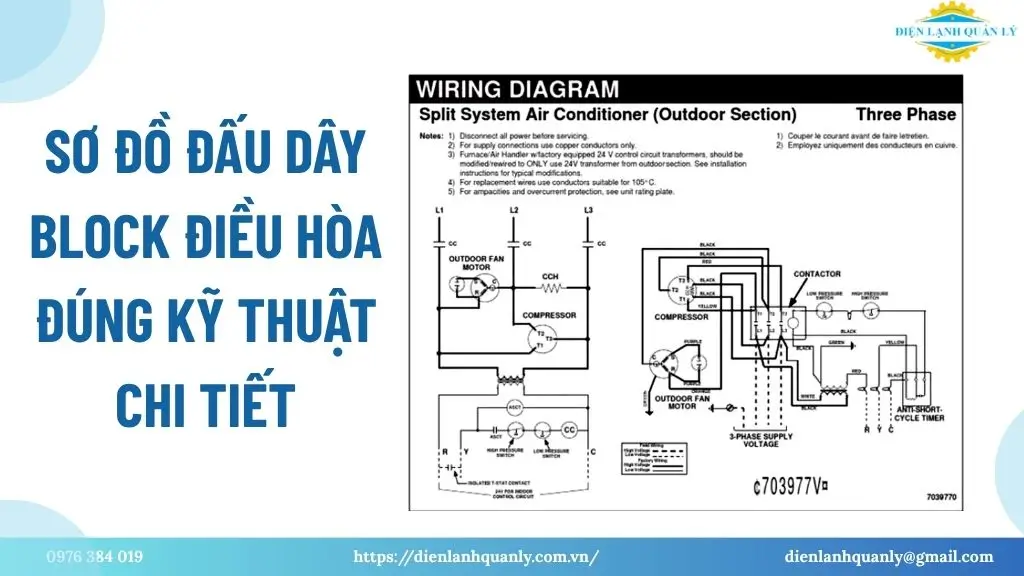

Sơ đồ đấu dây block điều hòa dòng Mono 1 pha thường gồm 3 chân C (Chung), R (Chạy) và S (Khởi động). Block được kết nối với nguồn điện và tụ điện theo đúng nguyên lý. Bài viết dưới đây hướng dẫn cách xác định chân C-R-S, đấu dây vào tụ và nguồn, giúp block vận hành ổn định, an toàn.
Block điều hòa là gì? Cấu tạo và nguyên lý hoạt động
Block điều hòa hay máy nén điều hòa là bộ phận có nhiệm vụ hút môi chất lạnh từ dàn bay hơi, nén môi chất lên áp suất cao rồi đưa đến dàn ngưng tụ. Đây là một trong những linh kiện quan trọng nhất quyết định khả năng làm lạnh của thiết bị.
Bên trong block thường có động cơ điện, cuộn dây, rôto, cơ cấu nén và các bộ phận hỗ trợ bôi trơn. Khi được cấp điện đúng điều kiện, động cơ quay và kéo cơ cấu nén hoạt động liên tục theo chu trình lạnh.
Nguyên lý hoạt động của block
Ở máy nén 1 pha dạng thường, cuộn dây chạy và cuộn dây đề phối hợp để tạo lực khởi động cho động cơ. Tụ điện tạo độ lệch pha cần thiết giúp động cơ có đủ mô-men để bắt đầu quay.
Sau khi khởi động, cuộn chạy đảm nhiệm việc duy trì hoạt động của máy nén. Chính vì vậy, việc hiểu đúng mối quan hệ giữa các chân C, R, S là cơ sở để thực hiện sơ đồ đấu dây block điều hòa đúng kỹ thuật.

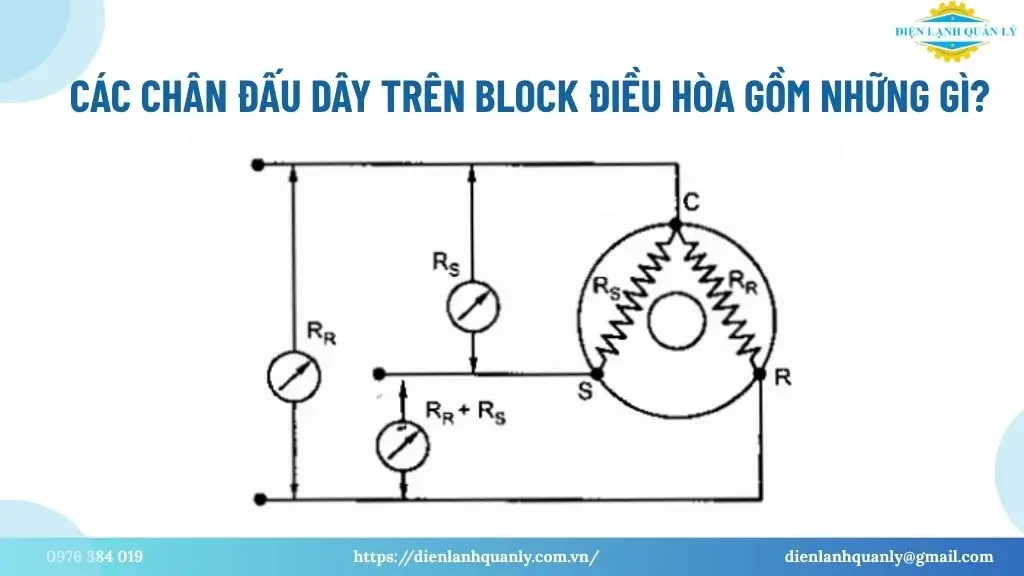

Các chân đấu dây trên block điều hòa gồm những gì?
Block điều hòa 1 pha phổ biến thường có ba chân điện được ký hiệu là C, R và S. Tuy nhiên, không nên xác định chân chỉ dựa vào vị trí hoặc màu dây vì cách bố trí có thể thay đổi giữa các nhà sản xuất.
Chân C (Common) – chân chung
C là viết tắt của Common, nghĩa là chân chung. Đây là điểm chung của hai cuộn dây chạy và đề bên trong máy nén.
Chân R (Run) – chân chạy
R là viết tắt của Run, kết nối với cuộn chạy. Cuộn dây này duy trì hoạt động của động cơ trong suốt thời gian block vận hành.
Chân S (Start) – chân đề
S là viết tắt của Start, liên quan đến cuộn đề. Cuộn này tạo lực hỗ trợ để máy nén khởi động.
Cách xác định chân C, R, S bằng đồng hồ
Đây là phương pháp hữu ích khi ký hiệu trên block điều hòa không còn rõ. Trước khi đo, cần ngắt hoàn toàn nguồn điện, tháo các dây kết nối khỏi chân máy nén và bảo đảm tụ điện đã được xử lý an toàn.
Đo điện trở giữa các cặp chân
Đặt đồng hồ vạn năng ở chế độ đo điện trở phù hợp rồi lần lượt đo:
- Cặp chân thứ nhất.
- Cặp chân thứ hai.
- Cặp chân còn lại.
Ghi lại cả ba kết quả để so sánh thay vì xác định ngay sau một lần đo.
Nhận biết C, R và S
Nếu kết quả đo có dạng thông thường của máy nén 1 pha:
- Cặp có điện trở nhỏ nhất thường là C-R.
- Cặp có điện trở trung bình thường là C-S.
- Cặp có điện trở lớn nhất thường là R-S.
Chân xuất hiện trong hai cặp có giá trị nhỏ và trung bình chính là C. Chân còn lại tương ứng R và S dựa trên giá trị điện trở.
Tuy nhiên, trị số điện trở thực tế còn phụ thuộc vào thiết kế từng block và nhiệt độ cuộn dây. Vì vậy, kết quả đo cần được đối chiếu với thông số kỹ thuật thay vì áp dụng máy móc một con số cố định.
Hướng dẫn kiểm tra trước khi đấu dây block
Trước khi thực hiện sơ đồ đấu dây block điều hòa, cần kiểm tra đầy đủ thông số để hạn chế sai sót.
Kiểm tra điện áp định mức
Đọc thông tin trên tem block để xác định điện áp và tần số làm việc. Không được mặc định mọi block đều sử dụng cùng một mức điện áp.
Kiểm tra công suất và dòng điện
Công suất, dòng định mức và dòng khởi động giúp đánh giá khả năng tương thích giữa máy nén với hệ thống điện. Dòng điện bất thường sau khi cấp nguồn có thể liên quan đến tụ, nguồn cấp, cuộn dây hoặc vấn đề cơ khí bên trong block.
Kiểm tra tụ điện
Tụ phải có trị số điện dung và điện áp phù hợp với yêu cầu của máy nén. Không nên sử dụng tụ cũ đã suy giảm chất lượng chỉ vì vẫn còn khả năng đo điện dung.
Kiểm tra dây dẫn và đầu nối
Dây phải có tiết diện phù hợp với tải, lớp cách điện nguyên vẹn và đầu cos được cố định chắc chắn. Mối nối lỏng có thể làm tăng điện trở tiếp xúc, gây nóng cục bộ và ảnh hưởng đến độ ổn định của thiết bị.

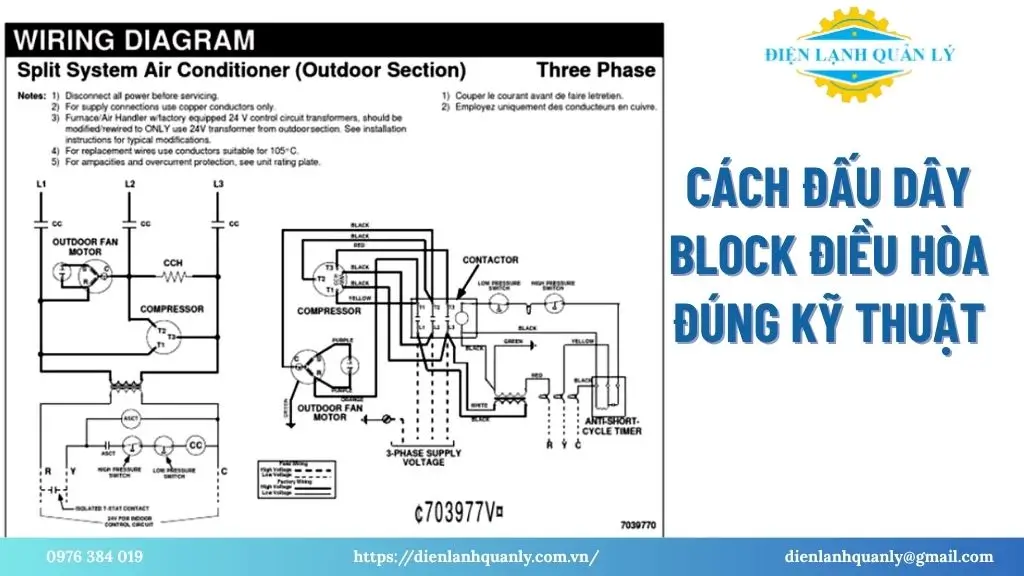

Cách đấu dây block điều hòa đúng kỹ thuật
Để đấu dây block điều hòa an toàn, cần xác định đúng chân C-R-S, kiểm tra thông số và đối chiếu sơ đồ điện của từng model trước khi cấp nguồn.
Bước 1: Ngắt nguồn điện và kiểm tra an toàn
Tắt aptomat cấp cho dàn nóng, kiểm tra chắc chắn đã mất điện và xử lý điện tích còn lại trong tụ trước khi thao tác.
Bước 2: Xác định đúng chân C, R, S
Block 1 pha thường có ba chân C (Common), R (Run), S (Start). Nếu không có ký hiệu, dùng đồng hồ đo điện trở giữa từng cặp chân để xác định chính xác.
Bước 3: Kiểm tra thông số điện và tụ đề
Đối chiếu điện áp, dòng điện và thông số tụ với tem máy nén. Tụ thay thế phải đúng trị số µF và điện áp theo yêu cầu của nhà sản xuất.
Bước 4: Kết nối dây nguồn và tụ điện
Đấu dây theo đúng sơ đồ mạch của model điều hòa. Với tụ kép, cần xác định đúng các cọc C, FAN, HERM và siết chặt toàn bộ đầu nối. Trường hợp cần đối chiếu nguyên lý kết nối tổng thể của hệ thống, có thể tham khảo thêm sơ đồ đấu điện điều hòa 1 chiều.
Bước 5: Kiểm tra mạch trước khi cấp điện
Kiểm tra lại chân C-R-S, dây nguồn, tụ điện và các mối nối, bảo đảm không chạm chập hoặc rò điện. Sau khi cấp nguồn, theo dõi dòng điện, tiếng ồn và nhiệt độ block. Nếu có dấu hiệu bất thường, cần ngắt điện và kiểm tra lại.
Những lỗi thường gặp khi đấu dây block điều hòa
Một số sai sót có thể khiến máy nén không hoạt động hoặc phát sinh sự cố:
- Đấu nhầm chân C-R-S: Xác định sai chân có thể khiến cuộn dây làm việc không đúng cấu hình thiết kế. Block có thể ù, không khởi động hoặc tăng dòng bất thường.
- Sử dụng sai tụ điện: Tụ có điện dung không phù hợp có thể làm giảm khả năng khởi động hoặc khiến máy nén hoạt động không ổn định.
- Cấp sai điện áp: Đây là lỗi nghiêm trọng. Cần kiểm tra thông số trên tem máy nén trước khi cấp nguồn, đặc biệt khi thay block mới.
- Đầu nối tiếp xúc kém: Cos điện lỏng, dây bị oxy hóa hoặc điểm tiếp xúc cháy đen đều có thể tạo nhiệt và làm giảm độ ổn định của mạch điện.
- Bỏ qua kiểm tra cách điện: Một block có dấu hiệu chạm vỏ hoặc suy giảm cách điện không nên tiếp tục cấp điện thử nghiệm.
Cách kiểm tra block sau khi đấu dây
Sau khi hoàn tất kết nối, không nên chỉ dựa vào việc block có chạy để kết luận hệ thống hoạt động bình thường.
Cần kiểm tra:
- Dòng điện vận hành so với thông số của nhà sản xuất.
- Khả năng khởi động của máy nén.
- Tiếng ồn, độ rung và nhiệt độ block.
- Áp suất cao – thấp của hệ thống khi vận hành.
- Tình trạng tụ và các đầu nối sau thời gian hoạt động.
Nếu block phát tiếng ù lớn, liên tục ngắt bảo vệ, dòng điện tăng cao hoặc nhiệt độ tăng bất thường, cần ngắt nguồn và kiểm tra lại thay vì tiếp tục cho máy chạy.
Lưu ý an toàn khi đấu dây block máy lạnh
Khu vực dàn nóng có điện áp và các linh kiện có thể gây nguy hiểm. Vì vậy, việc đấu nối chỉ nên được thực hiện bởi người có kiến thức điện lạnh và sử dụng dụng cụ bảo hộ phù hợp.
Theo Kỹ sư Ngô Văn Lý – Giám đốc Điện Lạnh Quản Lý, khi đấu dây block điều hòa phải luôn đề cao nguyên tắc kiểm tra nguồn, xác định đúng thông số và đo kiểm trước khi cấp điện, bởi một thao tác sai có thể làm hư máy nén hoặc gây mất an toàn.
Một số nguyên tắc cần nhớ:
- Ngắt nguồn và kiểm tra chắc chắn đã mất điện trước khi thao tác.
- Không xác định chân C-R-S chỉ bằng phán đoán.
- Không cấp điện trực tiếp cho block Inverter khi chưa có sơ đồ kỹ thuật.
- Sử dụng đúng tụ điện theo yêu cầu của máy nén.
- Kiểm tra dây dẫn, đầu cos và khả năng cách điện.
- Không tiếp tục vận hành nếu block có dấu hiệu bất thường.
Khi nào nên gọi thợ điện lạnh chuyên nghiệp?
Bạn nên nhờ kỹ thuật viên kiểm tra nếu block không chạy dù đã có nguồn, liên tục nhảy CB, phát tiếng kêu lớn, nóng bất thường hoặc nghi ngờ chạm vỏ.
Đặc biệt, trường hợp thay máy nén mới, sửa block Inverter hoặc cần đấu lại toàn bộ hệ thống điện không nên thực hiện theo một sơ đồ chung trên Internet. Mỗi model có thể sử dụng cấu hình khác nhau.
Điện Lạnh Quản Lý có thể hỗ trợ kiểm tra tình trạng máy nén, đo chân C-R-S, kiểm tra tụ, nguồn cấp, dây dẫn và xác định nguyên nhân khiến block hoạt động không bình thường. Việc kiểm tra đúng nguyên nhân giúp lựa chọn phương án sửa chữa hoặc thay thế phù hợp, hạn chế phát sinh chi phí không cần thiết.
Câu hỏi thường gặp về sơ đồ đấu dây block điều hòa
1. Block điều hòa có cần tụ điện không?
Nhiều block 1 pha thông thường sử dụng tụ để hỗ trợ khởi động và vận hành. Tuy nhiên, không phải mọi máy nén đều dùng cùng loại tụ. Cần căn cứ vào thông số của từng model.
2. Đấu sai dây block có gây hỏng máy nén không?
Có thể. Đấu sai chân, sai điện áp hoặc sử dụng linh kiện không phù hợp có thể khiến máy nén tăng dòng, quá nhiệt hoặc hư cuộn dây.
3. Block Inverter có đấu như block thường không?
Không nên. Block Inverter được điều khiển bởi bo công suất và có yêu cầu kết nối riêng. Tuyệt đối không cấp nguồn trực tiếp nếu chưa xác định chính xác sơ đồ và thông số kỹ thuật.
Nắm rõ sơ đồ đấu dây block điều hòa giúp việc kiểm tra và sửa chữa máy nén chính xác hơn, đặc biệt với các chân C, R, S của block 1 pha. Tuy nhiên, mỗi model có thể có cấu hình điện khác nhau nên cần ưu tiên sơ đồ của nhà sản xuất, thông số trên tem máy và kết quả đo thực tế. Khi gặp sự cố liên quan đến block hoặc hệ thống Inverter, liên hệ dịch vụ sửa chữa điều hòa của Điện Lạnh Quản Lý để có thể hỗ trợ kiểm tra và xử lý theo đúng tình trạng thiết bị.
