Sơ đồ đấu điện điều hòa 1 chiều là bản vẽ kỹ thuật mô tả cách kết nối dây nguồn, dây tín hiệu và các bộ phận giữa dàn nóng – dàn lạnh nhằm giúp điều hòa vận hành đúng nguyên lý. Chỉ cần đấu sai một dây điện hoặc kết nối nhầm vị trí, máy lạnh có thể gặp lỗi không chạy, chập cháy hoặc giảm tuổi thọ nghiêm trọng. Với kinh nghiệm nhiều năm trong lĩnh vực điện lạnh, ngay trong bài viết dưới đây, Điện Lạnh Quản Lý sẽ phân tích chi tiết từng bộ phận trong sơ đồ đấu điện điều hòa 1 chiều, hướng dẫn cách đấu điện điều hòa đúng kỹ thuật và những lưu ý quan trọng giúp hạn chế rủi ro trong quá trình lắp đặt máy lạnh.
Sơ đồ đấu điện điều hòa 1 chiều gồm những bộ phận nào?
Khi quan sát sơ đồ đấu điện điều hòa 1 chiều, bạn sẽ thấy hệ thống được chia thành nhiều bộ phận liên kết với nhau theo nguyên lý cấp nguồn – truyền tín hiệu – điều khiển vận hành. Mỗi dây điện và mỗi ký hiệu trên sơ đồ đều giữ một vai trò riêng biệt. Việc hiểu rõ sơ đồ đấu điện điều hòa 1 chiều sẽ giúp quá trình đấu điện điều hòa diễn ra chính xác và an toàn hơn.

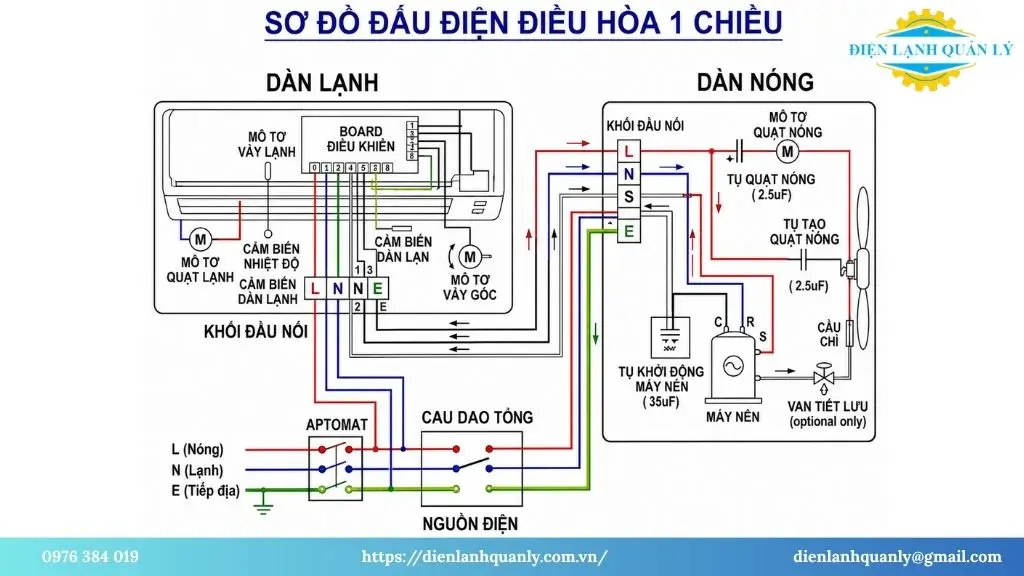

Các ký hiệu thường gặp trong sơ đồ điện điều hòa 1 chiều
Trong quá trình đọc sơ đồ điện, bạn sẽ thường xuyên gặp các ký hiệu kỹ thuật sau:
- L (Live): Dây pha hay còn gọi là dây nóng.
- N (Neutral): Dây trung tính giúp khép kín mạch điện.
- S (Signal): Dây tín hiệu truyền lệnh điều khiển.
- 1 – 2 – 3: Các vị trí đấu dây kết nối giữa dàn nóng và dàn lạnh.
- Ký hiệu tiếp địa: Dùng cho dây tiếp đất chống rò điện.
Ở góc độ kỹ thuật trung lập, màu dây có thể thay đổi tùy từng hãng điều hòa. Tuy nhiên, bạn vẫn nên tuân thủ đúng quy chuẩn quốc tế để tránh nhầm lẫn trong quá trình sửa chữa hoặc bảo trì sau này.
Chức năng mỗi dây điện trong sơ đồ đấu điện điều hòa 1 chiều
Mỗi dây điện trong sơ đồ đều đảm nhiệm một nhiệm vụ riêng:
- Dây cấp nguồn: Cung cấp điện cho toàn bộ hệ thống điều hòa hoạt động.
- Dây điều khiển: Truyền tín hiệu giữa bo mạch và các linh kiện.
- Dây nối dàn nóng – dàn lạnh: Đảm bảo hai bộ phận hoạt động đồng bộ.
- Dây tiếp địa: Bảo vệ an toàn điện cho người dùng và thiết bị.
Việc hiểu rõ cấu tạo sơ đồ đấu điện điều hòa 1 chiều không chỉ giúp bạn đấu nối đúng kỹ thuật mà còn hỗ trợ kiểm tra lỗi nhanh hơn khi máy lạnh gặp sự cố trong quá trình sử dụng.
Hướng dẫn cách đấu dây điện điều hòa 1 chiều chi tiết
Việc đấu dây điện điều hòa 1 chiều yêu cầu thực hiện đúng kỹ thuật và tuân thủ đầy đủ các nguyên tắc an toàn điện. Chỉ cần đấu sai vị trí dây nguồn hoặc dây tín hiệu, hệ thống có thể gặp tình trạng chập cháy, báo lỗi hoặc hư hỏng bo mạch. Vì vậy, trong quá trình lắp đặt cần thực hiện theo đúng trình tự kỹ thuật để đảm bảo máy lạnh vận hành ổn định và bền bỉ.
Chuẩn bị dụng cụ và kiểm tra an toàn điện
An toàn điện luôn là yếu tố quan trọng hàng đầu trước khi tiến hành đấu nối. Trước khi mở hộp điện điều hòa, cần đảm bảo hệ thống đã được ngắt nguồn hoàn toàn để tránh nguy cơ điện giật.
Các dụng cụ cần chuẩn bị gồm:
- Găng tay cách điện chuyên dụng.
- Bút thử điện kiểm tra nguồn điện.
- Tua vít và kìm có lớp cách điện.
- Kìm tuốt dây điện.
- Dây cáp đồng đúng tiết diện kỹ thuật.
Trước khi thao tác, nên dùng bút thử điện kiểm tra toàn bộ các đầu cực kim loại. Nếu bút vẫn sáng, cần ngắt aptomat tổng ngay lập tức rồi mới tiếp tục thực hiện. Đây là bước quan trọng trước khi thực hiện đấu điện điều hòa nhằm hạn chế rủi ro chập cháy hoặc rò điện.
Kỹ thuật đấu dây nguồn cho dàn lạnh
Đấu dây nguồn đúng kỹ thuật giúp điều hòa hoạt động ổn định ngay từ đầu và hạn chế tình trạng quá tải điện.
Quy trình thực hiện như sau:
- Luồn dây nguồn từ aptomat vào hộp điện của dàn lạnh.
- Tuốt khoảng 10mm lớp vỏ cách điện ở đầu dây.
- Đấu dây pha vào chân ký hiệu L.
- Đấu dây trung tính vào chân ký hiệu N.
- Siết chặt vít cố định dây điện.
- Kéo nhẹ dây để kiểm tra độ chắc chắn sau khi đấu nối.
Không nên tuốt dây quá dài vì phần lõi đồng hở có thể chạm vào nhau gây chập điện hoặc nổ cầu chì trong quá trình sử dụng.
Cách đấu dây tín hiệu giữa dàn nóng và dàn lạnh
Dây tín hiệu có nhiệm vụ kết nối và truyền lệnh điều khiển giữa dàn nóng và dàn lạnh. Khi thực hiện đấu nối cần đảm bảo đúng thứ tự theo sơ đồ đấu điện điều hòa 1 chiều.
Các bước thực hiện gồm:
- Mở hộp điện của dàn lạnh và dàn nóng.
- Đấu dây từ chân số 1 của dàn lạnh sang đúng chân số 1 của dàn nóng.
- Thực hiện tương tự với chân số 2 và chân số 3.
- Kiểm tra lại toàn bộ vị trí đấu nối trước khi cấp điện.
Tuyệt đối không đấu chéo dây tín hiệu giữa các chân kết nối. Ví dụ, nối chân số 1 sang chân số 2 có thể khiến điều hòa báo lỗi hoặc làm hỏng bo mạch điều khiển. Đây là lỗi khá phổ biến trong quá trình tự lắp đặt máy lạnh tại nhà.
Sau khi hoàn tất đấu nối, nên kiểm tra lại toàn bộ hệ thống điện, độ chắc chắn của đầu dây và tình trạng cách điện trước khi cho máy vận hành thực tế.
Lưu ý quan trọng khi đấu điện điều hòa để đảm bảo an toàn
Trong quá trình đấu nối điện điều hòa, chỉ cần một sai sót nhỏ cũng có thể dẫn đến chập cháy, hư hỏng bo mạch hoặc gây nguy hiểm cho người sử dụng. Vì vậy, việc tuân thủ đúng kỹ thuật và nắm rõ các nguyên tắc an toàn điện là điều bắt buộc. Đặc biệt, sơ đồ đấu điện điều hòa 1 chiều giữa dòng máy cơ và máy Inverter có nhiều điểm khác nhau nên cần thực hiện đúng theo từng loại thiết bị.
Phân biệt sơ đồ điện máy lạnh cơ và máy lạnh Inverter
Nhiều người cho rằng mọi dòng điều hòa đều có cách đấu dây giống nhau. Thực tế, nguyên lý hoạt động của máy lạnh cơ và Inverter hoàn toàn khác biệt.
- Máy lạnh cơ (Mono):
Hệ thống hoạt động theo nguyên lý đóng/ngắt ON/OFF. Khi nhiệt độ đạt mức cài đặt, block sẽ ngừng hoạt động và khởi động lại khi nhiệt độ tăng lên. Sơ đồ điện của máy cơ khá đơn giản, thường sử dụng các chân kết nối như L, N, 1, 2. - Máy lạnh Inverter:
Dòng máy này sử dụng bo mạch điều khiển biến tần để kiểm soát tốc độ quay của máy nén. Hệ thống cần thêm dây tín hiệu số 3 để truyền dữ liệu giữa dàn nóng và dàn lạnh. Vì vậy, sơ đồ đấu điện điều hòa Inverter thường gồm các chân L, N, 1, 2, 3.
Nếu đấu sai dây tín hiệu trên máy Inverter, điều hòa có thể báo lỗi ngay lập tức hoặc dàn nóng không hoạt động.
Sử dụng dây điện đúng công suất
Dây điện sử dụng cho điều hòa cần có tiết diện phù hợp với công suất máy để đảm bảo khả năng tải điện ổn định trong quá trình vận hành. Việc lựa chọn đúng loại dây sẽ giúp hạn chế tình trạng quá tải, nóng dây hoặc chập cháy điện, đồng thời tăng độ an toàn cho toàn bộ hệ thống. Ngoài ra, hệ thống điện đạt chuẩn còn giúp máy lạnh hoạt động ổn định và bền bỉ hơn. Trên thực tế, dây điện quá nhỏ là nguyên nhân khá phổ biến khiến aptomat thường xuyên bị nhảy hoặc dây nguồn bị nóng khi điều hòa hoạt động liên tục.
Không đấu sai cực dây điện
Đấu sai vị trí dây nguồn hoặc dây tín hiệu là lỗi khá phổ biến nhưng rất nguy hiểm trong quá trình lắp đặt máy lạnh. Nếu kết nối sai theo sơ đồ điện, máy lạnh có thể báo lỗi, hoạt động chập chờn hoặc thậm chí cháy bo mạch điều khiển. Ngoài ra, việc đấu sai dây còn làm tăng nguy cơ chập điện, mất an toàn khi sử dụng và phát sinh chi phí sửa chữa khá tốn kém. Vì vậy, trước khi cấp nguồn cho điều hòa, cần kiểm tra kỹ toàn bộ các chân đấu nối và đảm bảo thực hiện đúng theo sơ đồ kỹ thuật của nhà sản xuất.
Lắp aptomat chống giật riêng cho điều hòa
Điều hòa nên được lắp CB chống giật riêng biệt để tăng độ an toàn cho hệ thống điện.
- Giúp bảo vệ thiết bị khi có sự cố điện.
- Hạn chế nguy cơ rò điện gây giật.
- Dễ dàng ngắt nguồn khi cần bảo trì hoặc sửa chữa.
Đây là yêu cầu quan trọng đối với các dòng máy lạnh công suất lớn hoặc sử dụng thường xuyên.
Không tự ý đấu điện nếu không có chuyên môn
Hệ thống điện điều hòa có liên quan trực tiếp đến nguồn điện áp cao và bo mạch điện tử nhạy cảm. Nếu không có kinh nghiệm kỹ thuật, việc tự đấu nối có thể gây ra nhiều rủi ro.
- Nguy cơ điện giật trong quá trình thi công.
- Làm hỏng linh kiện hoặc bo mạch điều hòa.
- Gây mất an toàn cho toàn bộ hệ thống điện trong nhà.
Trong trường hợp không am hiểu kỹ thuật điện lạnh, nên liên hệ kỹ thuật viên chuyên môn để đảm bảo việc lắp đặt đúng chuẩn và an toàn tuyệt đối.
Câu hỏi thường gặp về sơ đồ đấu điện điều hòa 1 chiều
Máy lạnh 1 chiều dùng dây điện bao nhiêu mm?
Tiết diện dây điện sẽ phụ thuộc vào công suất hoạt động của điều hòa để đảm bảo khả năng tải điện và hạn chế quá nhiệt.
- Máy lạnh 1 HP (9.000 BTU): Nên dùng dây điện từ 1.5mm² – 2.5mm².
- Máy lạnh 1.5 HP (12.000 BTU): Nên sử dụng dây tối thiểu 2.5mm².
- Máy lạnh 2 HP (18.000 BTU): Phù hợp với dây điện từ 2.5mm² – 4mm².
Việc sử dụng đúng tiết diện dây giúp hệ thống hoạt động ổn định, tránh nóng dây và giảm nguy cơ chập cháy điện.
Có thể tự đấu điện điều hòa tại nhà không?
Nếu có kiến thức cơ bản về điện dân dụng và hiểu rõ sơ đồ đấu điện điều hòa 1 chiều, bạn vẫn có thể tự đấu nối tại nhà. Tuy nhiên, quá trình này yêu cầu xác định đúng các chân L, N và dây tín hiệu để tránh đấu sai gây chập điện hoặc hư bo mạch. Nếu không có kinh nghiệm điện lạnh, nên nhờ kỹ thuật viên hỗ trợ để đảm bảo an toàn.
Bao lâu nên kiểm tra hệ thống điện máy lạnh?
Hệ thống điện điều hòa nên được kiểm tra định kỳ khoảng 6 tháng/lần để đảm bảo thiết bị vận hành ổn định và an toàn. Trong quá trình kiểm tra, cần chú ý đến độ chắc chắn của các đầu nối điện, tình trạng dây dẫn, lớp vỏ cách điện và hiện tượng oxy hóa ở các chân đấu nối. Với những trường hợp máy lạnh hoạt động yếu, chập chờn hoặc hệ thống điện có dấu hiệu bất thường, bạn có thể liên hệ dịch vụ sửa máy lạnh tại Điện Lạnh Quản Lý để được kỹ thuật viên kiểm tra và xử lý đúng kỹ thuật, hạn chế phát sinh hư hỏng nặng về sau.
Hy vọng những chia sẻ trên từ Điện Lạnh Quản Lý đã giúp bạn hiểu rõ hơn về sơ đồ đấu điện điều hòa 1 chiều và các lưu ý quan trọng khi lắp đặt. Việc đấu nối đúng kỹ thuật không chỉ giúp máy vận hành ổn định, làm lạnh hiệu quả mà còn hạn chế tối đa nguy cơ chập cháy, hư hỏng linh kiện và mất an toàn trong quá trình sử dụng. Để đảm bảo hệ thống điện máy lạnh hoạt động bền bỉ và an toàn, bạn nên kiểm tra định kỳ hoặc nhờ kỹ thuật viên có chuyên môn hỗ trợ khi cần thiết.
Nếu bạn cần tư vấn lắp đặt, sửa chữa hoặc kiểm tra máy lạnh tận nơi, hãy liên hệ Điện Lạnh Quản Lý qua hotline 0976 384 019 để được hỗ trợ nhanh chóng với đội ngũ kỹ thuật viên giàu kinh nghiệm và tận tâm.
CÔNG TY TNHH CƠ ĐIỆN LẠNH QUẢN LÝ
Website: https://dienlanhquanly.com.vn/
Hotline: 0976 384 019
Email: dienlanhquanly@gmail.com
