Mạch điện tủ lạnh Sanyo thường gồm bộ điều chỉnh nhiệt độ, máy nén, bộ khởi động, bộ bảo vệ quá tải, dây dẫn và hệ thống chiếu sáng. Với dòng tủ không đóng tuyết, mạch còn có quạt dàn lạnh, timer hoặc bo điều khiển xả đá, sò lạnh và điện trở xả đá cùng bộ phận bảo vệ nhiệt theo thiết kế.
Các linh kiện phối hợp để duy trì nhiệt độ bảo quản, phân phối khí lạnh và bảo vệ thiết bị khi hoạt động bất thường. Cùng chuyên gia điện lạnh Ngô Văn Lý tìm hiểu chức năng từng bộ phận, nguyên lý vận hành và những dấu hiệu cần kiểm tra.

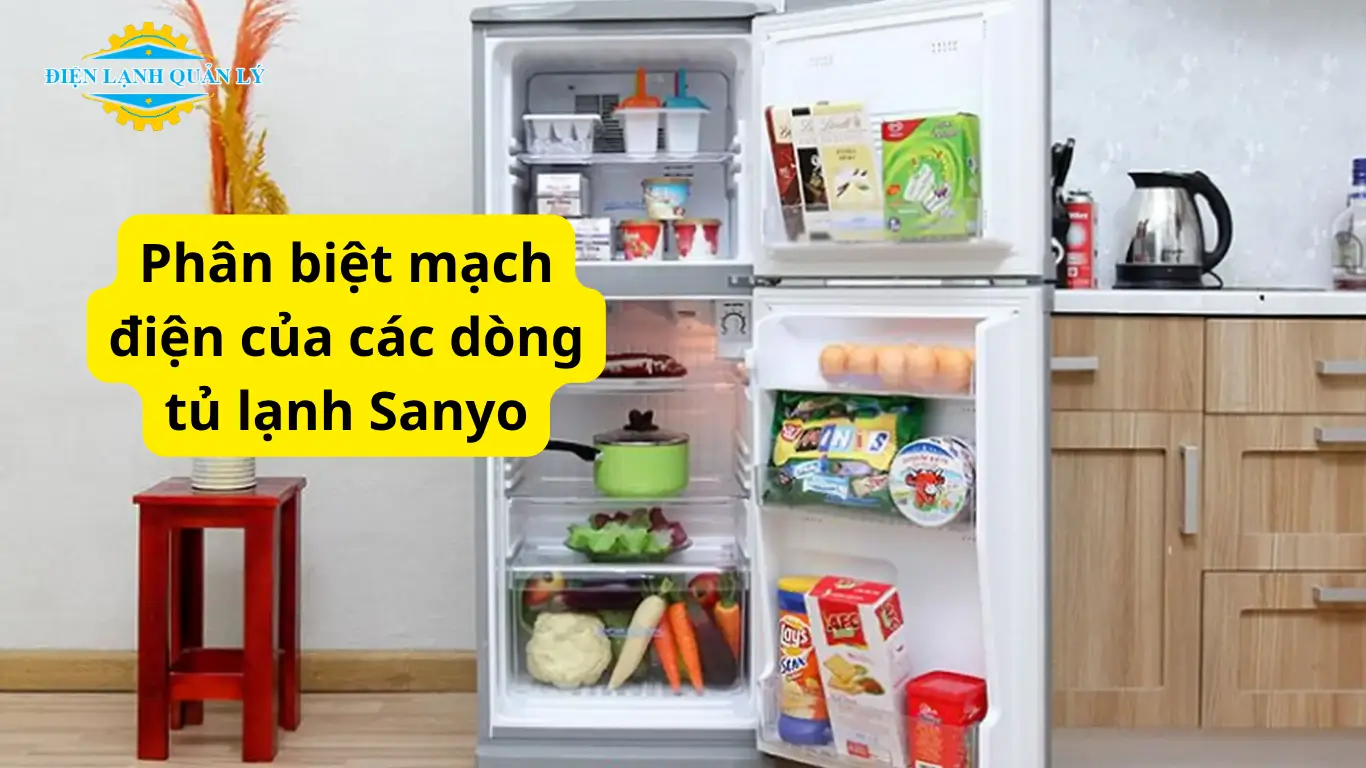

Phân biệt mạch điện của các dòng tủ lạnh Sanyo
Không có một sơ đồ mạch điện dùng chung cho tất cả tủ lạnh Sanyo. Trước khi tìm hiểu hoặc sửa chữa, cần xác định model trên tem thông số của thiết bị.
| Dòng tủ lạnh | Đặc điểm mạch điện | Bộ phận cần lưu ý |
|---|---|---|
| Tủ làm lạnh trực tiếp, xả đá thủ công | Mạch tương đối đơn giản, thường điều khiển bằng thermostat cơ | Máy nén, thermostat, bộ khởi động, bảo vệ quá tải |
| Tủ quạt gió không đóng tuyết dùng timer | Timer chuyển đổi giữa chế độ làm lạnh và xả đá | Quạt, timer, sò lạnh, điện trở xả đá, cầu chì nhiệt |
| Tủ điều khiển điện tử | Bo mạch xử lý tín hiệu cảm biến và điều khiển các tải điện | Bo mạch, cảm biến, quạt và hệ thống xả đá |
| Tủ sử dụng máy nén Inverter | Có mạch công suất điều khiển máy nén thay đổi tốc độ | Bo điều khiển, mạch Inverter, cảm biến, máy nén tương thích |
Tủ có bo mạch chưa chắc là tủ Inverter. Tương tự, tủ không đóng tuyết có thể sử dụng timer cơ hoặc điều khiển xả đá bằng bo điện tử.
Khi đối chiếu các dòng tủ lạnh Sanyo, người dùng nên dựa vào model và tài liệu kỹ thuật, thay vì chỉ nhìn kiểu dáng bên ngoài.

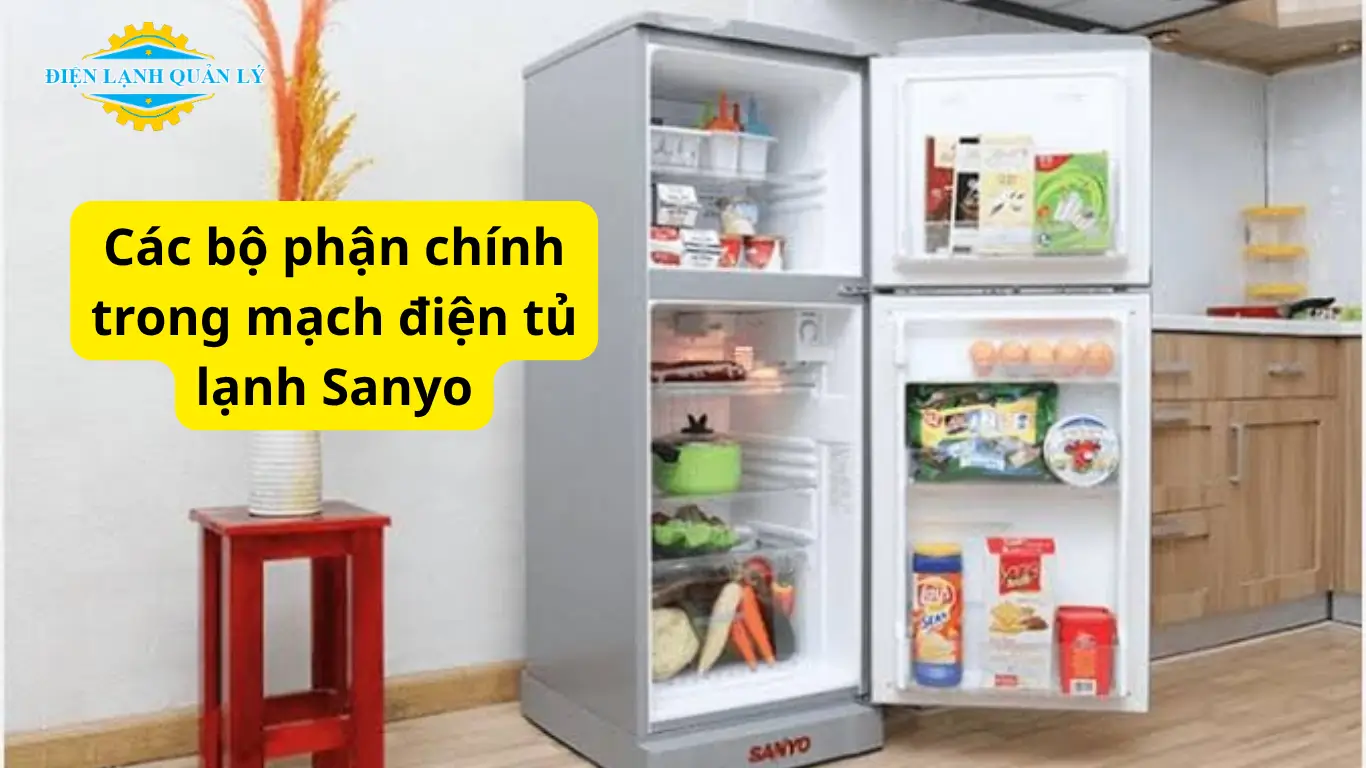

Các bộ phận chính trong mạch điện tủ lạnh Sanyo
Bộ điều chỉnh nhiệt độ và cảm biến nhiệt
Bộ điều chỉnh nhiệt độ giúp tủ duy trì mức lạnh phù hợp với cài đặt của người dùng.
- Thermostat cơ: Đóng hoặc ngắt tiếp điểm theo nhiệt độ tại vị trí cảm nhận, qua đó điều khiển hoạt động làm lạnh.
- Cảm biến nhiệt điện tử: Gửi tín hiệu về bo mạch để bộ điều khiển quyết định vận hành máy nén, quạt hoặc hệ thống xả đá.
Thermostat cơ, cảm biến nhiệt điện tử và sò lạnh xả đá có chức năng khác nhau, không thể thay thế tùy ý.
Khi bộ phận điều khiển nhiệt gặp lỗi, tủ có thể lạnh quá mức, không đủ lạnh hoặc không khởi động đúng lúc. Tuy nhiên, các biểu hiện này cũng có thể xuất phát từ cửa hở, quạt yếu hay hệ thống lạnh gặp sự cố.
Máy nén — block tủ lạnh
Máy nén thường nằm ở phía sau, gần đáy tủ. Bộ phận này hút môi chất lạnh dạng hơi từ dàn bay hơi, nén lên áp suất cao rồi đẩy sang dàn ngưng tụ.
Trong mạch điện, máy nén là tải quan trọng, nhận điện thông qua bộ điều khiển và các bộ phận khởi động, bảo vệ tương ứng.
Nếu máy nén không hoạt động, tủ sẽ không tạo được hơi lạnh mới. Dù vậy, block không chạy chưa đủ để kết luận block hỏng; kỹ thuật viên cần kiểm tra nguồn cấp, bộ điều khiển và cụm khởi động trước.
Bộ khởi động máy nén và tụ điện nếu có
Ở máy nén thông thường, bộ khởi động có thể sử dụng rơ-le hoặc linh kiện PTC để hỗ trợ cuộn khởi động khi máy bắt đầu chạy.
Với PTC, điện trở tăng lên khi linh kiện nóng, làm giảm dòng qua nhánh khởi động. Một số máy nén còn sử dụng tụ khởi động hoặc tụ chạy; cấu hình phụ thuộc thiết kế. Tài liệu của nhà sản xuất máy nén Secop cũng phân biệt các bộ khởi động PTC, rơ-le và tổ hợp tụ tương ứng.
Bộ khởi động gặp lỗi có thể khiến block khó chạy, phát tiếng “tạch” rồi ngắt. Máy nén Inverter sử dụng cơ chế điều khiển khác, nên không áp dụng cách kiểm tra bộ đề của máy nén thường cho mọi dòng tủ.
Bộ bảo vệ quá tải máy nén
Bộ bảo vệ quá tải, thường được gọi là rơ-le bảo vệ hoặc tecmic, giúp ngắt điện khi máy nén gặp tình trạng quá nhiệt hoặc quá tải theo đặc tính thiết kế.
Nhiều bộ bảo vệ có thể tự đóng lại sau khi nguội. Vì vậy, không nên nhầm tecmic với cầu chì nhiệt dùng một lần trong hệ thống xả đá.
Nếu bộ bảo vệ ngắt liên tục, cần tìm nguyên nhân như nguồn điện không phù hợp, bộ khởi động lỗi, máy nén kẹt hoặc điều kiện tản nhiệt kém. Thay tecmic đơn thuần có thể không giải quyết được sự cố.
Quạt dàn lạnh
Quạt dàn lạnh xuất hiện ở các dòng tủ sử dụng hệ thống tuần hoàn khí lạnh. Quạt đưa không khí qua dàn bay hơi rồi phân phối đến các ngăn chứa.
Khi quạt hỏng hoặc bị băng tuyết cản trở, ngăn đá có thể còn lạnh nhưng ngăn mát không đạt nhiệt độ cần thiết.
Một số model ngắt quạt khi mở cửa. Do đó, quan sát quạt đứng yên lúc cửa đang mở chưa đủ để xác định quạt bị hỏng.
Timer xả đá hoặc bo điều khiển
Timer xả đá chuyển mạch giữa chu trình làm lạnh và chu trình xả đá trên những dòng tủ sử dụng bộ định giờ cơ.
Ở tủ điều khiển điện tử, bo mạch đảm nhiệm việc điều phối dựa trên chương trình vận hành và tín hiệu cảm biến. Loại tủ này có thể không có timer cơ riêng biệt.
Timer kẹt tiếp điểm hoặc bo mạch gặp lỗi có thể khiến tủ không xả đá, xả đá bất thường hoặc không cấp điện cho tải. Việc kiểm tra phải đối chiếu với sơ đồ đúng model.
Sò lạnh — bộ điều nhiệt xả đá
Sò lạnh thường được gắn tại dàn bay hơi trên một số hệ thống xả đá cơ. Tiếp điểm của linh kiện thay đổi trạng thái theo nhiệt độ để cho phép hoặc ngắt hoạt động thanh sấy trong chu trình xả đá.
Nhiệt độ đóng và ngắt sò lạnh phụ thuộc mã linh kiện, không nên mặc định mọi tủ đều sử dụng cùng một ngưỡng.
Ở hệ thống điện tử, cảm biến xả đá có thể gửi tín hiệu về bo mạch thay vì trực tiếp đóng/ngắt nguồn cho thanh sấy.
Điện trở xả đá — thanh sấy
Điện trở xả đá sinh nhiệt để làm tan lớp tuyết bám trên dàn bay hơi. Nước sau khi tan được dẫn qua đường thoát xuống khay chứa theo thiết kế của tủ.
Nếu điện trở đứt hoặc không được cấp điện đúng chu trình, tuyết có thể tích tụ, cản luồng gió và làm tủ lạnh yếu.
Băng tuyết xuất hiện nhiều cũng có thể liên quan đến cửa hở hoặc hơi ẩm xâm nhập. Cần kiểm tra toàn bộ hệ thống trước khi thay thanh sấy.
Cầu chì nhiệt — sò nóng
Cầu chì nhiệt thường được bố trí trong mạch xả đá để bảo vệ khi nhiệt độ vượt ngưỡng thiết kế.
Khi tác động, loại cầu chì nhiệt dùng một lần sẽ ngắt và cần được thay đúng thông số sau khi xác định nguyên nhân quá nhiệt. Tùy cách đấu mạch, linh kiện này có thể ngắt nhánh thanh sấy, không nhất thiết làm toàn bộ tủ mất điện.
Không được nối tắt cầu chì nhiệt hoặc thay linh kiện có ngưỡng nhiệt tùy ý.
Công tắc cửa, đèn, dây dẫn và giắc nối
Công tắc cửa điều khiển đèn và có thể tham gia điều khiển quạt hoặc gửi tín hiệu về bo mạch. Dây dẫn, giắc nối và đầu tiếp xúc đảm nhiệm việc truyền điện giữa các bộ phận.
Giắc lỏng, dây đứt hoặc đầu nối bị cháy có thể gây mất nguồn, hoạt động chập chờn và nóng bất thường. Vì vậy, kiểm tra mạch điện cần bao gồm cả đường dây, không chỉ các linh kiện chính.
Bảng tổng hợp chức năng các linh kiện
| Bộ phận | Chức năng chính | Biểu hiện có thể gặp khi lỗi |
|---|---|---|
| Thermostat hoặc cảm biến nhiệt | Theo dõi nhiệt độ, điều khiển làm lạnh | Không lạnh, quá lạnh, vận hành bất thường |
| Máy nén | Tuần hoàn và nén môi chất lạnh | Tủ không lạnh, khó khởi động |
| Bộ khởi động, tụ nếu có | Hỗ trợ máy nén khởi động và vận hành | Block kêu “tạch”, không chạy |
| Bộ bảo vệ quá tải | Bảo vệ máy nén khi quá tải, quá nhiệt | Máy nén ngắt lặp lại |
| Quạt dàn lạnh | Phân phối không khí lạnh | Ngăn mát yếu lạnh, tiếng quạt bất thường |
| Timer hoặc bo điều khiển | Điều phối làm lạnh và xả đá | Không xả đá, không cấp điện đúng chu trình |
| Sò lạnh hoặc cảm biến xả đá | Kiểm soát xả đá theo nhiệt độ | Tuyết tích tụ, xả đá bất thường |
| Điện trở xả đá | Làm tan tuyết trên dàn bay hơi | Dàn lạnh đóng băng dày |
| Cầu chì nhiệt | Bảo vệ nhánh xả đá khi quá nhiệt | Thanh sấy không hoạt động |
| Công tắc cửa, đèn, dây và giắc | Chiếu sáng, nhận trạng thái cửa, truyền điện | Đèn không sáng, mất nguồn hoặc chập chờn |
Các biểu hiện trong bảng chỉ giúp định hướng kiểm tra, không phải kết luận linh kiện đã hỏng.

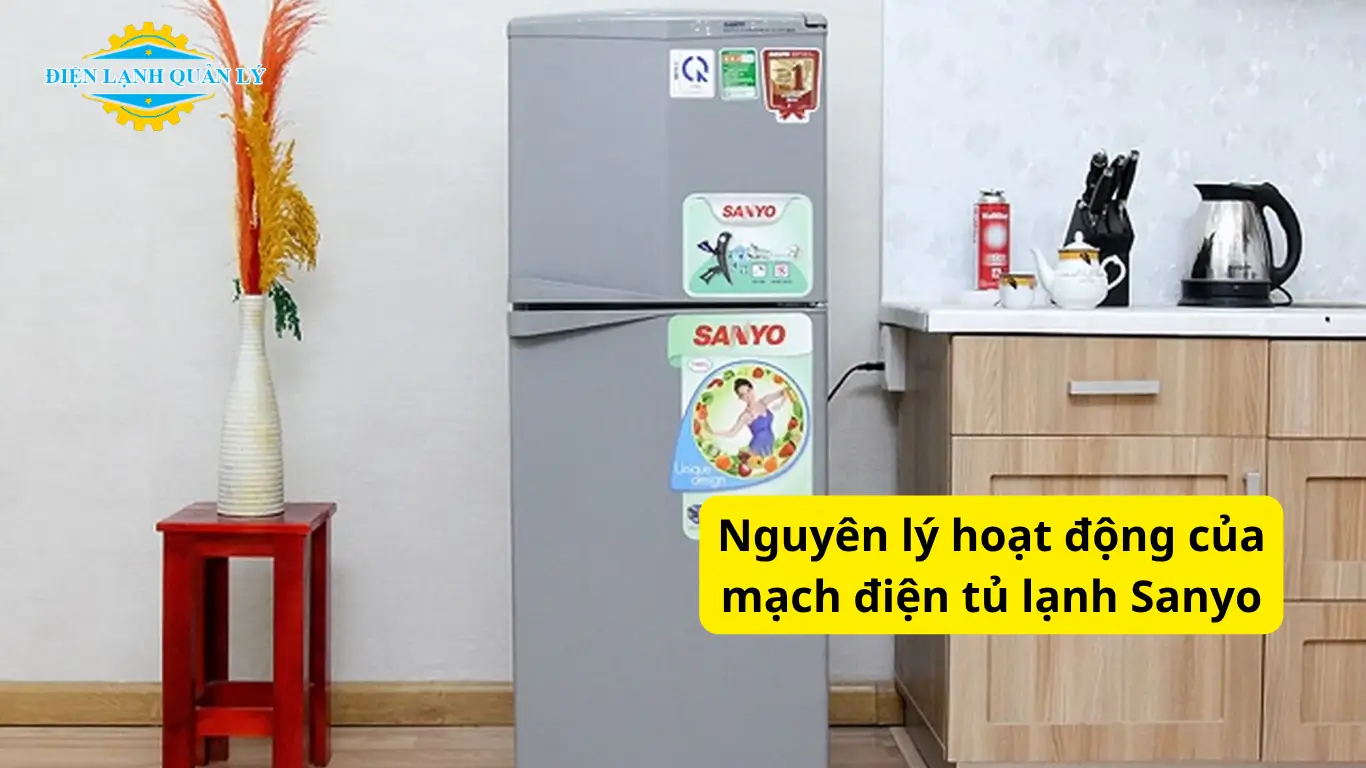

Nguyên lý hoạt động của mạch điện tủ lạnh Sanyo
Giai đoạn làm lạnh
Khi nhiệt độ trong tủ cao hơn mức yêu cầu, thermostat hoặc bo điều khiển cho phép máy nén hoạt động. Với tủ quạt gió, quạt vận hành theo điều kiện điều khiển của model để phân phối khí lạnh.
Khi đạt nhiệt độ phù hợp, máy nén thường được ngắt hoặc giảm tốc độ ở hệ thống Inverter.
Giai đoạn xả đá tự động
Ở tủ không đóng tuyết, timer hoặc bo mạch chuyển sang chu trình xả đá. Máy nén và quạt dàn lạnh thường tạm dừng; thanh sấy được cấp điện khi các điều kiện điều khiển và bảo vệ cho phép.
Nhiệt từ thanh sấy làm tan tuyết trên dàn bay hơi, giúp khôi phục khả năng trao đổi nhiệt và lưu thông không khí.
Giai đoạn kết thúc xả đá
Thanh sấy ngừng hoạt động khi đạt điều kiện kết thúc theo thiết kế, chẳng hạn tín hiệu nhiệt độ hoặc giới hạn thời gian. Sau đó, tủ trở về chu trình làm lạnh.
Một số model có thời gian chờ thoát nước hoặc trì hoãn quạt, nên quạt không nhất thiết chạy ngay khi máy nén khởi động lại.
| Nội dung về thời gian | Cách hiểu đúng |
|---|---|
| Khoảng cách giữa các lần xả đá | Phụ thuộc timer hoặc chương trình điều khiển của model |
| Thời gian thanh sấy hoạt động | Phụ thuộc nhiệt độ dàn lạnh, lượng tuyết và điều kiện kết thúc |
| Thời điểm quạt chạy lại | Có thể phụ thuộc thời gian chờ hoặc nhiệt độ dàn lạnh |
| Thời gian tủ ổn định sau sửa chữa | Phụ thuộc lỗi đã xử lý, lượng thực phẩm và điều kiện sử dụng |
Không nên áp dụng cố định mốc “8–12 giờ làm lạnh, 20–30 phút xả đá” cho mọi tủ Sanyo. Thông số cần được xác nhận bằng tài liệu đúng model.
Các lỗi thường gặp và hướng kiểm tra
| Dấu hiệu | Nguyên nhân có thể | Người dùng nên làm | Kỹ thuật viên cần kiểm tra |
|---|---|---|---|
| Dàn lạnh bám tuyết dày, tủ lạnh yếu | Lỗi xả đá, cửa hở, hơi ẩm vào nhiều | Kiểm tra cửa, bảo quản thực phẩm ở nơi khác nếu tủ mất lạnh | Timer/bo, thanh sấy, sò lạnh, cầu chì nhiệt |
| Block kêu “tạch” rồi ngắt | Bộ khởi động, nguồn điện, bộ bảo vệ hoặc máy nén | Ngừng bật thử liên tục | Nguồn cấp, bộ đề, tụ nếu có, dòng điện và máy nén |
| Đèn không sáng, tủ không hoạt động | Mất nguồn, dây nguồn hoặc mạch cấp điện lỗi | Quan sát phích cắm và dây bên ngoài | Nguồn vào, dây, giắc, mạch nguồn |
| Đèn sáng nhưng block không chạy | Đang xả đá/chờ khởi động hoặc lỗi điều khiển | Ghi nhận thời điểm và tình trạng | Thermostat, cảm biến, timer/bo, nguồn cấp block |
| Ngăn đá lạnh nhưng ngăn mát ấm | Cửa gió bị chắn, quạt lỗi, dàn lạnh đóng băng | Sắp xếp lại thực phẩm, kiểm tra cửa gió | Quạt, đường gió, hệ thống xả đá |
| Tủ chạy nhiều nhưng lạnh yếu | Cửa hở, tản nhiệt kém, lỗi cảm biến hoặc hệ thống lạnh | Kiểm tra độ kín cửa và khoảng thoáng | Mạch điều khiển, máy nén, môi chất lạnh |
| Có mùi khét, đầu cắm nóng hoặc dấu hiệu rò điện | Hỏng dây, đầu nối, cách điện hoặc linh kiện | Ngắt nguồn nếu có thể thực hiện an toàn | Điểm phát nhiệt, cách điện và linh kiện liên quan |
Nếu thiết bị vẫn chạy nhưng nhiệt độ không đạt, bài hướng dẫn xử lý tủ lạnh không lạnh giúp bạn đối chiếu thêm các nguyên nhân ngoài mạch điện.
Cách kiểm tra ban đầu an toàn tại nhà
Người dùng có thể thực hiện những kiểm tra bên ngoài trước khi liên hệ kỹ thuật viên:
- Ghi lại model: Chụp tem thông số để xác định đúng dòng tủ.
- Quan sát nguồn điện: Kiểm tra dây và phích cắm bên ngoài; ngừng sử dụng nếu có dấu hiệu cháy, nứt hoặc nóng bất thường.
- Kiểm tra cài đặt: Đảm bảo núm chỉnh không ở vị trí tắt hoặc chế độ không phù hợp.
- Kiểm tra cửa và thực phẩm: Đóng kín cửa, loại bỏ vật cản và tạo khoảng trống quanh cửa gió.
- Ghi nhận biểu hiện: Đèn có sáng không, ngăn nào mất lạnh, tiếng kêu xuất hiện ở đâu và khi nào.
Rã đông tự nhiên có thể giúp thông đường gió tạm thời khi tuyết tích tụ, nhưng không sửa được linh kiện xả đá đã hỏng. Khi thực hiện, cần rút điện, chuyển thực phẩm sang nơi bảo quản phù hợp và kiểm soát nước tan.
Không dùng dao cạy đá, xối nước vào phần điện hoặc dùng thiết bị gia nhiệt để đẩy nhanh rã đông khi nhà sản xuất không cho phép.
Lưu ý khi sửa chữa và thay linh kiện
Với lỗi liên quan đến timer, thanh sấy, máy nén hoặc bo mạch, cần có kỹ thuật viên đo kiểm. Nhiều nhánh mạch sử dụng điện lưới; bo điện tử còn có thể tích điện sau khi rút phích cắm.
Linh kiện thay thế phải phù hợp với:
- Model và sơ đồ đấu nối.
- Điện áp, công suất và dòng điện cho phép.
- Ngưỡng nhiệt của sò lạnh, cầu chì nhiệt.
- Đặc tính máy nén và bộ khởi động.
- Mã bo mạch, cảm biến và giắc kết nối.
Không đấu thử theo màu dây hoặc sơ đồ trên mạng khi chưa xác nhận tính tương thích. Không nối tắt bộ bảo vệ để ép tủ hoạt động.
Chi phí sửa phụ thuộc linh kiện, mức độ hư hỏng và công việc thực tế. Bạn có thể tham khảo dịch vụ sửa tủ lạnh tại nhà TP.HCM để tìm hiểu quy trình kiểm tra và báo giá trước khi sửa.

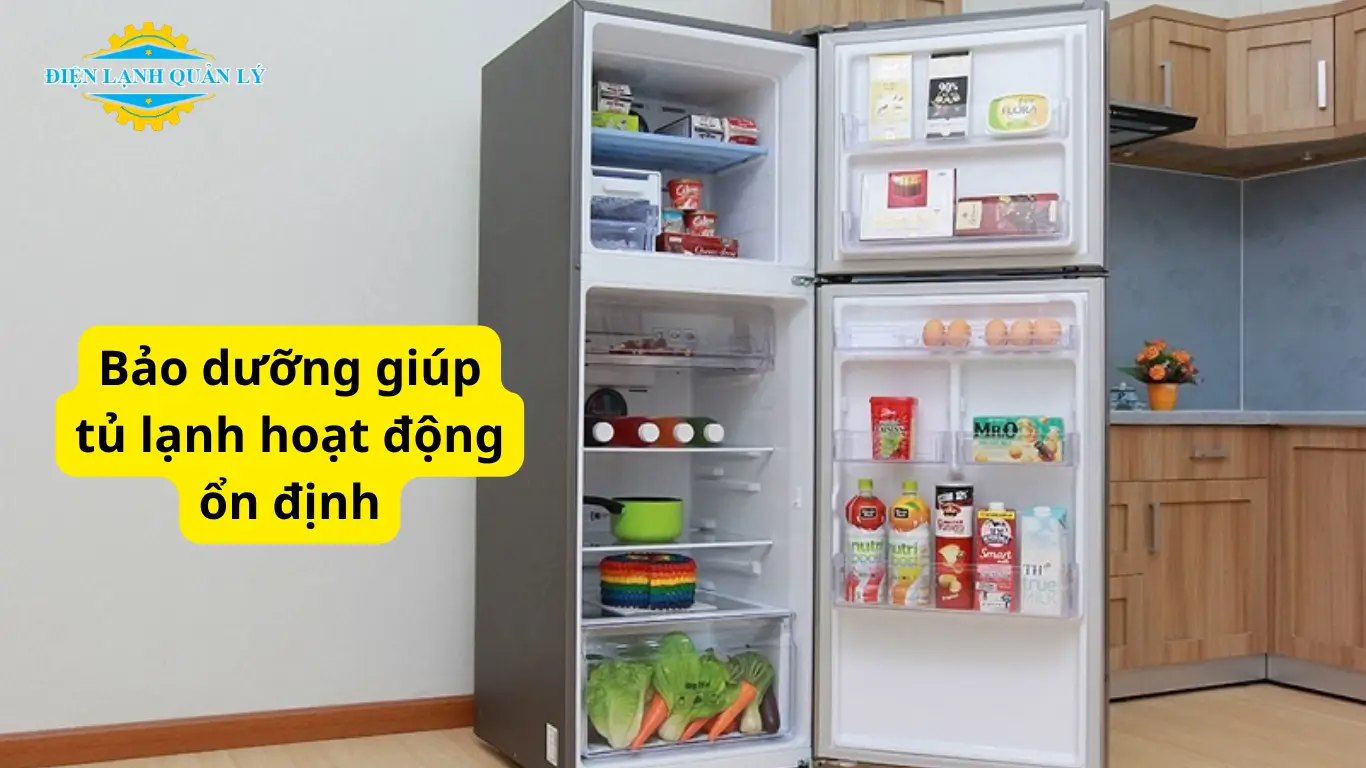

Bảo dưỡng giúp tủ lạnh hoạt động ổn định
Bảo dưỡng đúng cách giúp duy trì điều kiện làm việc của hệ thống điện và hệ thống lạnh:
- Lau gioăng cửa, kiểm tra cửa có đóng kín không.
- Giữ cửa gió thông thoáng, tránh xếp thực phẩm quá sát nhau.
- Đặt tủ với khoảng hở tản nhiệt theo hướng dẫn của nhà sản xuất.
- Ngắt điện trước khi vệ sinh; giữ nước tránh xa giắc nối và phần điện.
- Làm sạch bụi ở khu vực tản nhiệt có thể tiếp cận an toàn.
- Theo dõi tiếng kêu, nhiệt độ và tình trạng đóng tuyết bất thường.
Với dàn nóng nằm trong vách tủ, không tháo vỏ để vệ sinh. Mức độ và tần suất bảo dưỡng nên dựa vào thiết kế, môi trường đặt tủ và hướng dẫn sử dụng.
Kết luận
Hiểu chức năng các bộ phận giúp bạn mô tả sự cố rõ hơn và trao đổi phương án sửa chữa thuận tiện. Khi tủ không lạnh, đóng tuyết dày hoặc block ngắt liên tục, cần kiểm tra cả mạch điện lẫn hệ thống lạnh để xác định đúng nguyên nhân.
