Van tiết lưu là gì? Đây là bộ phận quan trọng trong hệ thống làm lạnh và điều hòa, có nhiệm vụ điều chỉnh lưu lượng môi chất lạnh, giảm áp suất và hỗ trợ quá trình trao đổi nhiệt. Nhờ kiểm soát chính xác lượng gas đi vào dàn bay hơi, van tiết lưu giúp thiết bị làm lạnh hiệu quả, tiết kiệm năng lượng và vận hành ổn định. Tùy từng hệ thống, van tiết lưu có nhiều loại như ống mao, van tiết lưu nhiệt (TXV) và van tiết lưu điện tử (EEV), mỗi loại đều có nguyên lý hoạt động và ứng dụng riêng.
Van tiết lưu là gì? Vai trò thiết yếu trong hệ thống làm lạnh
Trước khi phân tích chuyên sâu, mình sẽ giúp bạn hiểu rõ van tiết lưu là gì. Đây là một thiết bị cơ khí quan trọng giúp hệ thống vận hành tốt:
Khái niệm cơ bản về van tiết lưu
Nhìn từ góc độ kỹ thuật, van tiết lưu là thiết bị cơ khí không thể thiếu trong các hệ thống làm lạnh hoặc máy móc thủy lực. Người trong nghề thường gọi nó với các tên khác như van giãn nở hay ống tiết lưu. Về cơ bản, hệ thống làm lạnh bắt buộc có van tiết lưu để hoàn thiện chu trình nhiệt động lực học.
Vị trí lắp đặt của thiết bị này mang tính chiến lược. Van tiết lưu nằm giữa dàn ngưng tụ và dàn bay hơi, đóng vai trò như một lính gác cửa. Ở phía trước van, môi chất tồn tại ở dạng lỏng áp suất cao. Khi đi qua van, nó biến đổi trạng thái để chuẩn bị cho quá trình thu nhiệt.
Tác dụng của van tiết lưu
Tác dụng của van tiết lưu quyết định trực tiếp đến hiệu suất máy móc. Trong hệ thống lạnh, bộ phận này luôn phải đảm nhận những nhiệm vụ thiết yếu sau:
- Giảm áp suất đột ngột: Van hạ áp suất cùng nhiệt độ của dung môi từ mức cao xuống thấp. Quá trình này biến chất lỏng thành dạng sương lạnh, giúp dàn bay hơi hấp thụ nhiệt.
- Bảo vệ máy nén: Nhờ kiểm soát chính xác lưu lượng, van chặn đứng lượng dung môi lỏng tràn về. Điều này giúp toàn hệ thống tránh được nguy cơ hỏng piston vô cùng nghiêm trọng.
Cấu tạo chi tiết và nguyên lý hoạt động van tiết lưu
Để hiểu sâu cơ chế vận hành, mình sẽ bóc tách cấu tạo chi tiết và nguyên lý hoạt động của van tiết lưu. Khối kiến thức nền tảng này cực kỳ hữu ích cho dân kỹ thuật:
Cấu tạo van tiết lưu
Để hiểu rõ cấu trúc của thiết bị này, mình sẽ giúp bạn bóc tách chi tiết. Dưới đây là các đặc điểm cấu tạo cơ bản của những dòng van tiết lưu phổ biến hiện nay.
- Dòng van tiết lưu tay: Loại van này sở hữu cấu tạo đơn giản nhất với thân van kim loại, trục vít điều khiển và cửa thu hẹp tiết diện giúp kỹ thuật viên có thể vặn chỉnh lưu lượng hoàn toàn thủ công.
- Dòng van tiết lưu nhiệt (TXV): Cấu tạo van phức tạp hơn gồm màng cảm biến nhiệt, thân van, lò xo điều chỉnh và bầu cảm biến. Thiết bị tự động thay đổi độ mở cửa van nhờ sự chênh lệch nhiệt độ dàn lạnh.

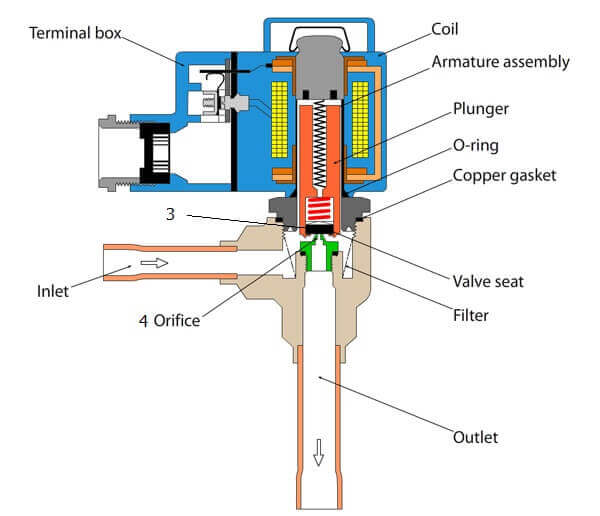

- Dòng van tiết lưu điện tử (EEV): Thiết bị hiện đại sở hữu cuộn dây điện từ, vi xử lý cùng các cảm biến nhiệt độ. Van tự động điều tiết độ mở linh hoạt đến mức phần nghìn milimet nhờ tín hiệu điện tử.
Nguyên lý hoạt động của quá trình tiết lưu
Bạn có thể hình dung nguyên lý hoạt động van tiết lưu giống như việc bóp nghẹt một ống nước đang chảy mạnh. Dòng chất lỏng đang đi qua ống lớn đột ngột bị ép vào một khe hở rất nhỏ (gọi là cửa tiết lưu). Sự co thắt này tạo ra ma sát cực lớn và các dòng xoáy cuộn.
Động năng của dòng chảy thay đổi khiến sự suy giảm áp suất diễn ra tức thì. Theo nguyên lý nhiệt động học, khi áp suất giảm đột ngột, nhiệt độ của môi chất lạnh cũng sẽ lao dốc theo. Kết quả là môi chất chuyển từ thể lỏng sang trạng thái hỗn hợp lỏng – hơi có nhiệt độ cực thấp, sẵn sàng đi vào dàn lạnh để làm mát không gian. Áp suất sau van luôn duy trì ở mức thấp, đảm bảo chu trình khép kín hoạt động trơn tru.
Phân loại van tiết lưu phổ biến trên thị trường
Để đáp ứng tốt các yêu cầu kỹ thuật khắt khe, nhà sản xuất đã tạo ra nhiều dòng thiết bị. Dưới đây, mình sẽ tổng hợp những phân loại van tiết lưu phổ biến nhất trên thị trường:
Phân loại trong hệ thống máy lạnh và kho lạnh
Trong ngành nhiệt lạnh, phân loại van tiết lưu dựa trên nguyên lý điều khiển là cách phổ biến nhất. Dưới đây là ba dòng cơ bản bạn thường gặp:
- Ống mao dẫn: Đây là đoạn ống đồng đường kính siêu nhỏ. Đặc trưng của ống mao là tiết diện cố định. Chúng không thể tự thay đổi độ rộng theo tải lạnh. Vì vậy, ống mao dẫn được lắp đặt trong tủ lạnh gia đình hoặc máy lạnh dân dụng cỡ nhỏ.
- Van tiết lưu nhiệt (TXV): Sở hữu cơ chế điều khiển cơ học. Chúng đáp ứng linh hoạt với sự thay đổi của tải nhiệt. Đối với kho lạnh công nghiệp, loại van ưu tiên là van tiết lưu nhiệt (TXV) vì độ bền cao và khả năng duy trì sự cân bằng nhiệt tuyệt vời.
- Van tiết lưu điện tử (EEV/EXV): Đại diện cho công nghệ đỉnh cao với cơ chế điều khiển mạch điện tử. Thiết bị này, hay cụ thể là van giãn nở điện tử điều chỉnh lưu lượng dung môi một cách hoàn hảo, không có độ trễ. Bạn sẽ thấy chúng trong các hệ thống VRV/VRF hiện đại hoặc các siêu thị lớn.
Phân loại trong hệ thống thủy lực
Bước ra ngoài ngành lạnh, van còn xuất hiện phổ biến ở các máy móc cơ khí nặng. Dưới đây là phân loại chi tiết van tiết lưu thủy lực theo đặc tính chiều dòng chảy thực tế.

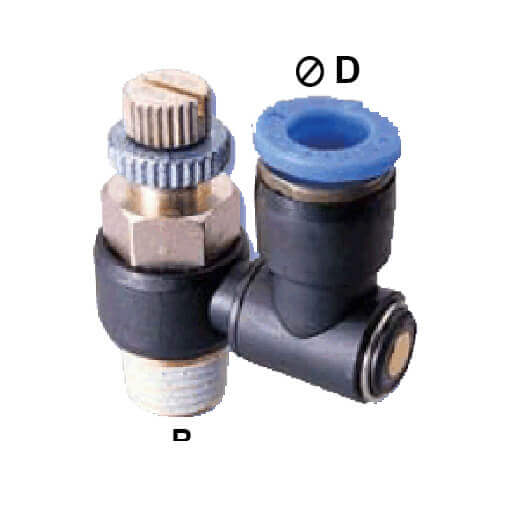

- Dòng van tiết lưu một chiều: Thiết bị chỉ điều chỉnh dòng chảy chất lỏng theo một hướng duy nhất. Van hỗ trợ chặn đứng sự dội ngược của chất lỏng nhằm bảo vệ linh kiện bơm thủy lực hoạt động an toàn.
- Dòng van tiết lưu hai chiều: Loại van này cho phép kỹ thuật viên điều chỉnh lưu lượng chất lỏng linh hoạt ở cả hai cửa ngõ. Thiết bị được ứng dụng rộng rãi trên các loại máy ép hay máy dập công suất lớn.
Ứng dụng của van tiết lưu trong thực tiễn
Trên thực tế, ứng dụng của van tiết lưu bao phủ rất nhiều ngành công nghiệp. Ngay bây giờ, mình sẽ làm rõ sự hiện diện của thiết bị này trong mảng điều hòa và cơ khí:
Trong hệ thống điều hòa không khí (HVAC)
Bất kỳ hệ thống làm lạnh nào cũng cần đến thiết bị này. Từ chiếc van tiết lưu máy lạnh treo tường trong phòng ngủ cho đến cụm điều hòa ô tô mát lạnh giữa trưa hè. Nhiệm vụ của chúng là tương thích và kiểm soát tốt các loại gas máy lạnh.
Ví dụ thực tế, dòng Gas R410A có áp suất tĩnh rất cao, đòi hỏi van phải có kết cấu vật liệu cực kỳ vững chắc. Đối với hệ thống lớn, thương hiệu Danfoss luôn là lựa chọn hàng đầu của mình. Chẳng hạn, dòng Van tiết lưu Danfoss TEA 20-5 được thiết kế đặc biệt có môi chất tương thích là NH3, chuyên dùng cho các nhà máy sản xuất nước đá hoặc kho đông lạnh thủy hải sản quy mô lớn.
Trong thiết bị cơ khí và tự động hóa
Không chỉ kiểm soát nhiệt độ, thiết bị này còn là bậc thầy về kiểm soát động năng. Trong ngành tự động hóa, khi muốn một pít-tông nâng vật nặng lên từ từ hoặc hạ xuống êm ái, kỹ sư sẽ lắp đặt van thủy lực. Bằng cách vặn chỉnh nút xoay trên thân van, lượng dầu cấp vào động cơ thủy lực sẽ được điều tiết, từ đó kiểm soát chính xác tốc độ và lực ép của cơ cấu chấp hành mà không làm tổn hao quá nhiều năng lượng.
Các lỗi van tiết lưu bị nghẹt, hư hỏng và giải pháp khắc phục
Trong quá trình vận hành, van tiết lưu rất dễ gặp sự cố nghẹt hoặc hư hỏng. Ngay sau đây, mình sẽ chỉ ra các dấu hiệu nhận biết và hướng dẫn bạn cách khắc phục triệt để:
Dấu hiệu nhận biết van tiết lưu gặp sự cố
Trong quá trình bảo trì, mình gặp rất nhiều trường hợp hệ thống “tê liệt” chỉ vì một lỗi nhỏ ở vị trí này. Hiện tượng rõ ràng nhất khi dàn lạnh có van nghẹt là đóng tuyết. Môi chất không đủ lượng để bốc hơi hết, dẫn đến nhiệt độ cục bộ tụt thê thảm và đóng băng quanh ống đồng.
Ngược lại, nếu van bị kẹt mở quá to, dung môi lỏng ồ ạt tràn qua. Tình trạng ngập lỏng xảy ra do van mở quá lớn. Hậu quả là block máy lạnh phải hút chất lỏng nén lại. Các linh kiện cơ khí bên trong lốc nén không thể chịu đựng được sức ép này. Việc hỏng trục khuỷu hay cong gãy chân van bóp nghẹt tuổi thọ của thiết bị một cách nhanh chóng.
Hướng dẫn kiểm tra và xử lý
Khi nghi ngờ thiết bị gặp sự cố, kỹ thuật viên tuyệt đối không phán đoán bằng cảm tính. Dưới đây là quy trình kiểm tra chuẩn xác cùng giải pháp xử lý sự cố nghẹt van tiết lưu hiệu quả.
- Đo đạc kiểm tra áp suất: Thợ kỹ thuật sử dụng đồng hồ đo chuyên dụng để kiểm tra hệ thống. Nếu áp suất hút giảm sâu đồng thời dòng điện máy nén tăng cao, đường lưu thông của gas chắc chắn đã bị kẹt.
- Sục rửa và thay bộ lọc: Nguyên nhân chính do bụi bẩn hay mạt sắt làm tắc cửa tiết lưu. Kỹ thuật viên cần rút kiệt gas, tiến hành sục rửa đường ống bằng Ni-tơ lỏng và thay thế bộ lọc sấy mới.
- Liên hệ kỹ sư chuyên nghiệp: Nếu người dùng không có máy đo hay chuyên môn kỹ thuật, hãy gọi ngay dịch vụ điện lạnh uy tín. Các kỹ sư lành nghề sẽ kiểm tra bắt đúng bệnh và xử lý triệt để.
- Bảo dưỡng hệ thống định kỳ: Vệ sinh máy lạnh định kỳ giúp màng lọc sạch sẽ và hệ thống giải nhiệt tốt. Việc này giữ cho áp suất làm việc cùng lưu lượng của cụm máy nén luôn ở mức an toàn.
Kinh nghiệm lựa chọn và tham khảo giá van tiết lưu
Để hệ thống vận hành bền bỉ, việc chọn đúng vật tư là vô cùng quan trọng. Ngay sau đây, mình sẽ chia sẻ kinh nghiệm lựa chọn và cung cấp bảng tham khảo giá van tiết lưu:
Tiêu chí tính toán và chọn mua van tiết lưu chuẩn xác
Cách chỉnh van tiết lưu hay chọn mua mới đều cần tuân thủ các nguyên tắc kỹ thuật chặt chẽ. Khi bạn cần thay mới, đừng chỉ ra tiệm vật tư và mua bừa một cái. Mình khuyên bạn phải căn cứ vào ba thông số vàng sau:
- Năng suất lạnh yêu cầu của hệ thống (kW hoặc BTU).
- Chủng loại dung môi gas đang sử dụng (R22, R32, R410A hay NH3).
- Nhiệt độ bay hơi và ngưng tụ thực tế.
Mỗi thông số lệch đi một chút cũng đủ khiến hệ thống làm lạnh mất cân bằng, máy chạy rung lắc hoặc hao tốn điện năng cực kỳ nghiêm trọng.
Bảng giá van tiết lưu các loại (Tham khảo)
Dưới đây là một số mức giá trên thị trường để bạn tham khảo trước khi đưa ra quyết định thay thế (Lưu ý: Mức giá có thể thay đổi tùy khu vực và đại lý cung cấp vật tư cơ điện lạnh):
- Van 1 chiều cơ bản (cỡ nhỏ): Khoảng 200.000đ – 250.000đ.
- Van điều chỉnh 2 chiều (cỡ lớn, dùng cho thủy lực): Khoảng 400.000đ – 700.000đ.
- Van điện từ / Van ổn tốc chuyên dụng: Dao động từ 1.300.000đ đến hơn 3.000.000đ tùy thương hiệu và xuất xứ.
Đầu tư vào một linh kiện chính hãng luôn là bài toán kinh tế thông minh nhất giúp bạn giảm thiểu chi phí sửa chữa khắc phục sau này.
Kết luận
Hy vọng bài viết đã giúp bạn nắm rõ van tiết lưu là gì và cách bảo vệ hệ thống làm lạnh hiệu quả. Bạn có đang gặp sự cố về điều hòa hay tủ lạnh không? Hãy để lại bình luận bên dưới, chia sẻ bài viết này và tiếp tục khám phá thêm nhiều kiến thức chuyên sâu tại Điện Lạnh Quản Lý nhé!
