Công tắc 3 cực là gì? Công dụng, ký hiệu, ứng dụng thực tế

Công tắc 3 cực là thiết bị điện dùng để đóng, ngắt và chuyển hướng dòng điện, cho phép điều khiển một thiết bị từ hai vị trí khác nhau. Với cấu tạo gồm một chân chung và hai chân chuyển mạch, công tắc 3 cực được sử dụng phổ biến trong hệ thống đèn cầu thang, hành lang, phòng ngủ hoặc những khu vực cần bật/tắt đèn ở nhiều vị trí. Nhờ tính tiện lợi, an toàn và dễ lắp đặt, đây là giải pháp được ứng dụng rộng rãi trong hệ thống điện dân dụng và công trình hiện đại.

Khái niệm công tắc 3 cực là gì

Công tắc 3 cực (trong thuật ngữ kỹ thuật còn gọi là công tắc 2 chiều hay công tắc đảo chiều) là thiết bị khí cụ điện dùng để chuyển đổi trạng thái tiếp điểm, cho phép điều khiển đóng/ngắt tải điện từ nhiều vị trí khác nhau trong một mạch điện.

Không giống như các dòng công tắc đơn thông thường chỉ có chức năng ngắt tiếp điểm cơ bản, thiết bị này sở hữu ba chân đấu dây riêng biệt gồm một cực chung (Common – C) và hai cực chuyển đổi phụ (L1, L2). Nhờ cấu trúc tiếp điểm chuyển mạch linh hoạt, thiết bị mang lại sự tiện lợi tối đa, giúp người dùng bật hoặc tắt đèn ở đầu cầu thang và tắt ngay khi lên đến tầng trên mà không cần quay lại vị trí ban đầu.

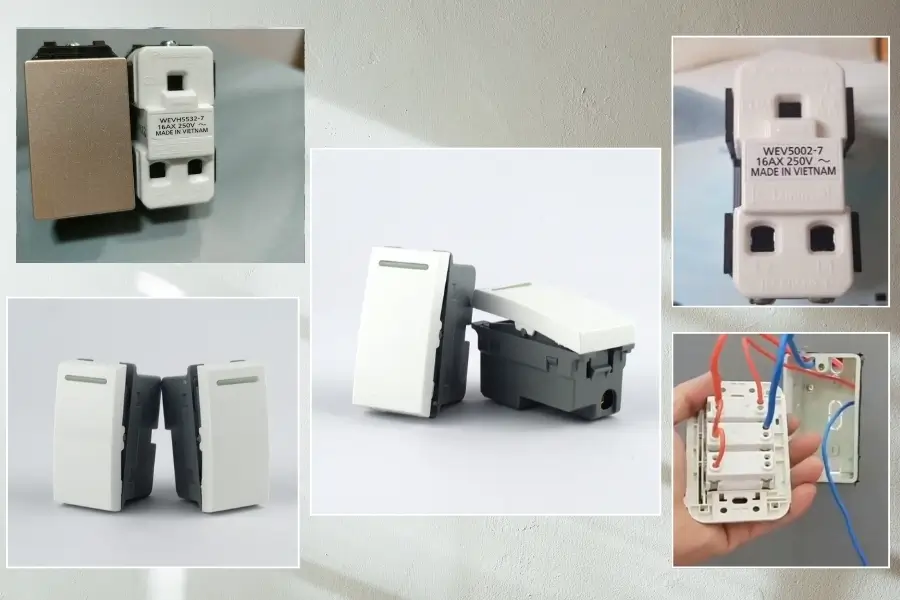

Cấu tạo chi tiết của công tắc 3 cực

Để nắm vững cách thức vận hành, chuyên gia Ngô Văn Lý đã mô tả chi tiết các bộ phận cơ bản tạo nên một chiếc công tắc 3 cực tiêu chuẩn:

• Vỏ bảo vệ bên ngoài: Thường chế tạo từ nhựa Polymer cao cấp như PC (Polycarbonate) hoặc ABS chịu nhiệt, chống cháy lan và cách điện tuyệt đối nhằm đảm bảo an toàn cho người chạm vào.
• Phím bấm cơ học: Bộ phận tiếp xúc trực tiếp với tay người dùng, thiết kế dạng bập bênh để chuyển tiếp điểm nhẹ nhàng.
• Cơ cấu tiếp điểm chuyển mạch: Bao gồm lá đồng phốt-pho đàn hồi cao, dẫn điện tốt và chống mài mòn hồ quang khi đóng ngắt.
• Hệ thống 3 cực đấu dây:
  • Cực động (Common – Cực chung): Điểm tiếp nhận nguồn pha hoặc nối trực tiếp ra tải tiêu thụ.
  • Hai cực tĩnh (Cực chuyển mạch 1 và 2): Hai chân tiếp điểm phụ kết nối chéo giữa hai công tắc với nhau.

Ký hiệu công tắc 3 cực trên sơ đồ mạch điện dân dụng

Trên các bản vẽ thiết kế điện ME tiêu chuẩn, thiết bị được ký hiệu là một hình tròn có một nhánh vào và hai nhánh rẽ tạo thành góc mở, hoặc dạng sơ đồ khối ký hiệu C – 1 – 2. Việc nắm rõ ký hiệu này giúp kỹ thuật viên đọc nhanh sơ đồ đi dây ngầm tường mà không bị nhầm lẫn giữa dây pha và dây hồi tiếp.

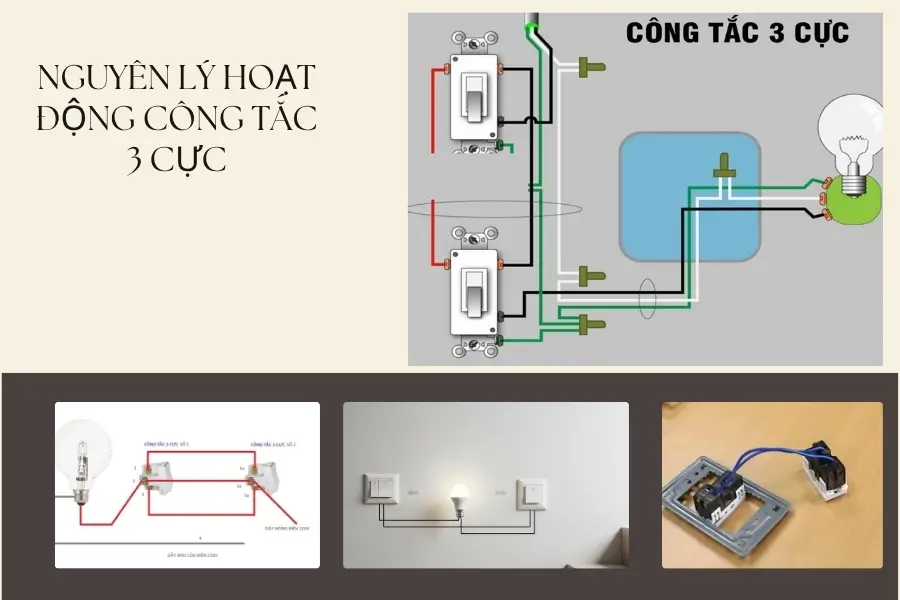

Nguyên lý hoạt động của công tắc 3 cực

Nguyên lý vận hành của thiết bị dựa trên cơ chế hoán đổi đường dẫn dòng điện khép kín.

Khi ở trạng thái nghỉ hoặc một vị trí bất kỳ, cực chung (C) của công tắc thứ nhất luôn kết nối với một trong hai cực tĩnh (L1 hoặc L2). Tương tự, cực chung của công tắc thứ hai cũng đang tựa vào tiếp điểm L1 hoặc L2.

• Trường hợp mạch kín (Đèn sáng): Cả hai công tắc cùng gạt về cùng một nhánh tiếp điểm song song (ví dụ cùng ở vị trí L1 hoặc cùng ở vị trí L2). Lúc này, dòng điện từ dây pha (Live) chạy qua cực chung công tắc 1, đi qua đường dẫn nối chung, sang cực chung công tắc 2 và cấp thẳng vào bóng đèn tạo thành vòng kín về dây trung tính (Neutral).
• Trường hợp mạch hở (Đèn tắt): Một công tắc gạt về nhánh L1 trong khi công tắc còn lại đang ở nhánh L2. Đường dây bị ngắt quãng, dòng điện không thể truyền qua tải tiêu thụ.

Sơ đồ và các bước đấu nối mạch điện cầu thang chuẩn kỹ thuật

Để mọi người  dễ dàng thực hiện đấu nối, chuyên gia Ngô Văn Lý sẽ hướng dẫn chi tiết quy trình lắp đặt mạch 2 công tắc 3 cực điều khiển 1 bóng đèn theo chuẩn kỹ thuật điện dân dụng.

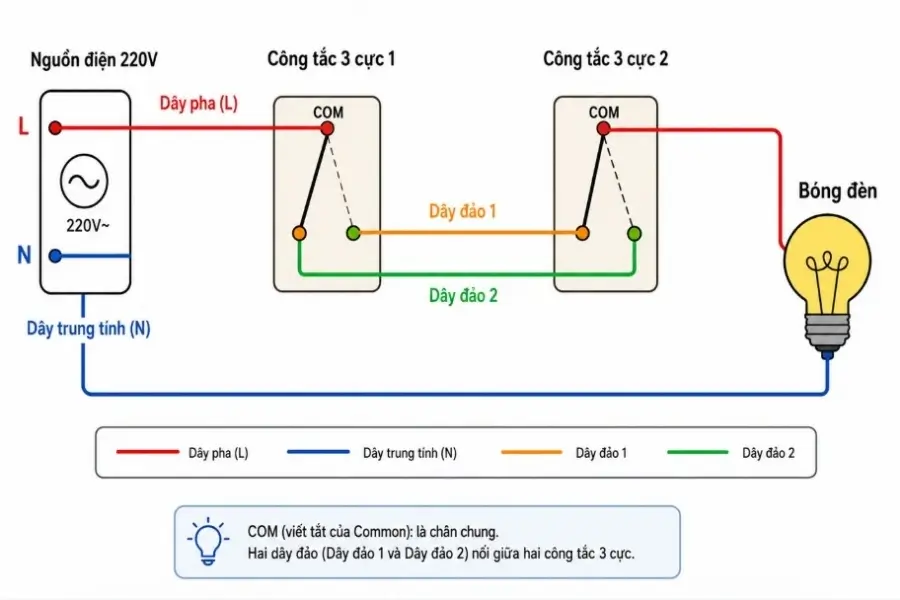

Sơ đồ nguyên lý tiêu chuẩn

Trong sơ đồ an toàn nhất, dây pha (L) của nguồn điện đi qua aptomat rồi vào chân cực chung (C) của công tắc 1. Hai chân phụ (L1, L2) của công tắc 1 nối thẳng sang hai chân phụ (L1, L2) tương ứng của công tắc 2. Cực chung (C) của công tắc 2 sẽ nối trực tiếp vào một đầu của đui đèn. Đầu còn lại của đui đèn nối về dây trung tính (N) của lưới điện.

Các bước thực hành từng bước

• Bước 1 – Ngắt nguồn điện: Dập cầu dao tổng hoặc ngắt CB nhánh khu vực thi công. Sử dụng bút thử điện kiểm tra lại để đảm bảo không còn điện áp tồn dư.
• Bước 2 – Chuẩn bị dụng cụ: Kìm tuốt dây, tua vít cách điện, băng keo cách điện, đồng hồ vạn năng và bóng đèn tải.
• Bước 3 – Xác định chân tiếp điểm: Đọc kỹ ký hiệu đúc nổi sau thân công tắc (C, L1, L2 hoặc 0, 1, 2) để tránh cắm nhầm dây nguồn vào chân phụ.
• Bước 4 – Tiến hành đấu nối dây dẫn:
  • Nối dây lửa từ nguồn vào cực C của công tắc đặt ở tầng dưới.
  • Kéo 2 dây đôi nối từ chân L1, L2 tầng dưới lên chân L1, L2 tầng trên.
  • Nối cực C tầng trên ra tải bóng đèn.
  • Nối dây nguội trực tiếp vào bóng đèn.
• Bước 5 – Cố định và kiểm tra: Lắp thân công tắc vào đế âm tường, siết ốc chắc chắn, đóng nguồn điện và thực hiện demo bật/tắt luân phiên tại hai vị trí.

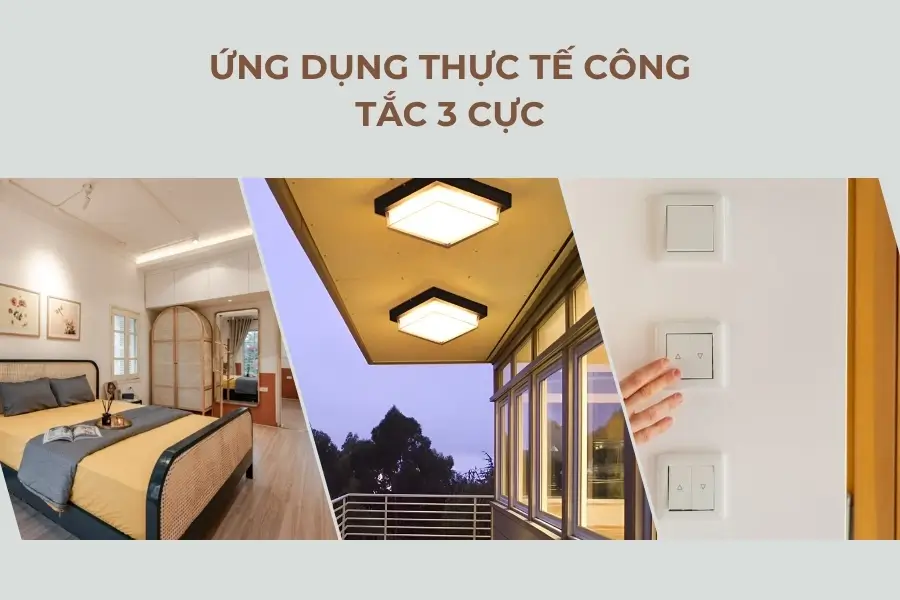

Công dụng & Ứng dụng thực tế phổ biến nhất

Khả năng linh hoạt trong đóng cắt dòng tải giúp thiết bị này trở thành một phần không thể thiếu trong nhiều hệ thống gia dụng.

Mạch đèn cầu thang (Bật/tắt 1 đèn từ 2 vị trí)

Ứng dụng phổ biến hiện nay là mạch chiếu sáng hành lang và cầu thang nhiều tầng. Người dùng bật đèn ở chân tầng trệt khi bước lên, sau đó tắt đèn ngay tại chiếu nghỉ lầu 1. Thiết kế này vừa tiết kiệm điện năng tiêu thụ vừa đảm bảo an toàn tuyệt đối khi di chuyển trong đêm tối.

Mạch đèn phòng ngủ (Cửa ra vào & đầu giường)

Một công tắc đặt ngay lối vào cửa phòng và một công tắc đặt sát vách táp đầu giường. Bạn bật sáng khi bước vào phòng và dễ dàng tắt đèn đi ngủ mà không cần phải rời khỏi chăn nệm ấm áp.

Ứng dụng trong hệ thống chuyển mạch điện 2 nguồn

Ngoài chiếu sáng, mình còn ứng dụng thiết bị này cho việc lựa chọn nguồn cấp tín hiệu điều khiển hoặc đóng ngắt thiết bị làm mát dân dụng.

Top các thương hiệu công tắc 3 cực tốt nhất hiện nay

Thị trường thiết bị điện hiện nay rất phong phú. Dưới đây là những thương hiệu sản xuất uy tín đã được khẳng định qua thời gian:

Công tắc 3 cực Panasonic

Thương hiệu Nhật Bản luôn là sự lựa chọn số 1 cho các công trình cao cấp. Dòng sản phẩm Panasonic Wide Series hoặc Full Color nổi bật với độ nhạy cơ học cao, phím bấm êm ái, tiếp điểm phủ bạc chống oxy hóa và tuổi thọ đóng ngắt lên tới hơn 40.000 lần.

Công tắc 3 cực Schneider

Sản phẩm của Schneider mang đậm phong cách châu Âu tinh tế như dòng AvatarOn hoặc Zencelo A. Ưu điểm nổi bật là thiết kế phẳng tràn viền sang trọng, công nghệ Impress cho phép nhấn bật tắt tại cùng một vị trí mặt phím rất hiện đại.

Công tắc 3 cực Sino / Vanlock

Dòng sản phẩm quốc dân tại Việt Nam với mức chi phí đầu tư rất tiết kiệm. Sản phẩm dễ mua, linh kiện thay thế phong phú, chịu tải tốt, phù hợp cho các nhà trọ, công trình nhà phố thông thường.

Công tắc thông minh 3 cực (Tuya, Aqara)

Xu hướng mới ứng dụng kết nối không dây Zigbee hoặc Wi-Fi. Có thể đảo chiều đèn bằng tín hiệu số qua ứng dụng điện thoại hoặc thiết lập ngữ cảnh tự động hóa mà không cần phải kéo cặp dây chuyển mạch vật lý phức tạp âm tường.

Bảng báo giá công tắc điện 3 cực mới nhất

Giá cả thiết bị phụ thuộc vào thương hiệu, chất liệu hạt công tắc và mặt viền trang trí.

Kết luận

Hiểu đúng nguyên lý công tắc 3 cực giúp mọi người dễ dàng lắp đặt hệ thống điện an toàn và tiện lợi cho gia đình. Nếu cần hỗ trợ kỹ thuật chuyên sâu thì hãy liên hệ đến hotline Điện lạnh quản lý hoặc để lại thông tin dưới bài viết nhé.
