Ống đồng máy lạnh là gì? Tiêu chuẩn, kích thước, hiệu suất

Ống đồng máy lạnh là bộ phận quan trọng trong hệ thống điều hòa, có nhiệm vụ dẫn môi chất lạnh giữa dàn nóng và dàn lạnh, đảm bảo quá trình làm lạnh diễn ra ổn định và hiệu quả. Hiện nay, ống đồng được sản xuất với nhiều chất liệu, độ dày và kích thước khác nhau để phù hợp với từng công suất máy và loại gas sử dụng. Việc lựa chọn ống đồng đạt tiêu chuẩn sẽ giúp hạn chế rò rỉ gas, tăng tuổi thọ thiết bị và tối ưu hiệu suất làm lạnh.

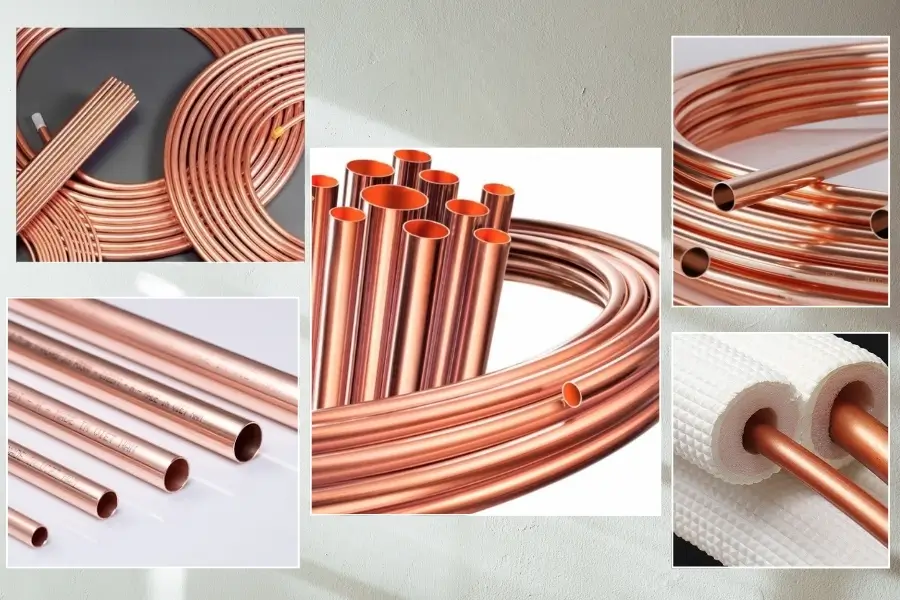

Ống đồng máy lạnh là gì? Cấu tạo chi tiết

Ống đồng máy lạnh (hay ống dẫn gas điều hòa) là linh kiện cốt lõi trong ngành cơ điện lạnh HVAC. Vật liệu này được chế tạo chủ yếu từ đồng nguyên chất (hàm lượng Cu đạt trên 99.9%), sở hữu độ dẻo dai cơ học cao cùng khả năng dẫn nhiệt vượt trội.

Về mặt cấu tạo kỹ thuật, một tuyến đường ống đồng tiêu chuẩn bao gồm các thành phần:

• Lõi ống đồng nguyên chất: Ống kim loại chịu áp suất cao, dẫn môi chất lạnh ở cả hai trạng thái lỏng và khí.
• Lớp bảo ôn cách nhiệt: Vật liệu xốp Polyethylene (PE) hoặc cao su lưu hóa (như Superlon, Armaflex) bao bọc bên ngoài. Lớp này ngăn ngừa hiện tượng thất thoát nhiệt và chống đọng sương trên bề mặt ống.
• Băng cuốn cách nhiệt: Lớp màng nhựa bảo vệ toàn bộ lớp bảo ôn khỏi tác động cơ học và tia cực tím (UV) ngoài trời.
• Dây điện điều khiển và ống thoát nước ngưng: Thường được bó chung cùng tuyến ống đồng để đảm bảo thẩm mỹ khi lắp đặt.

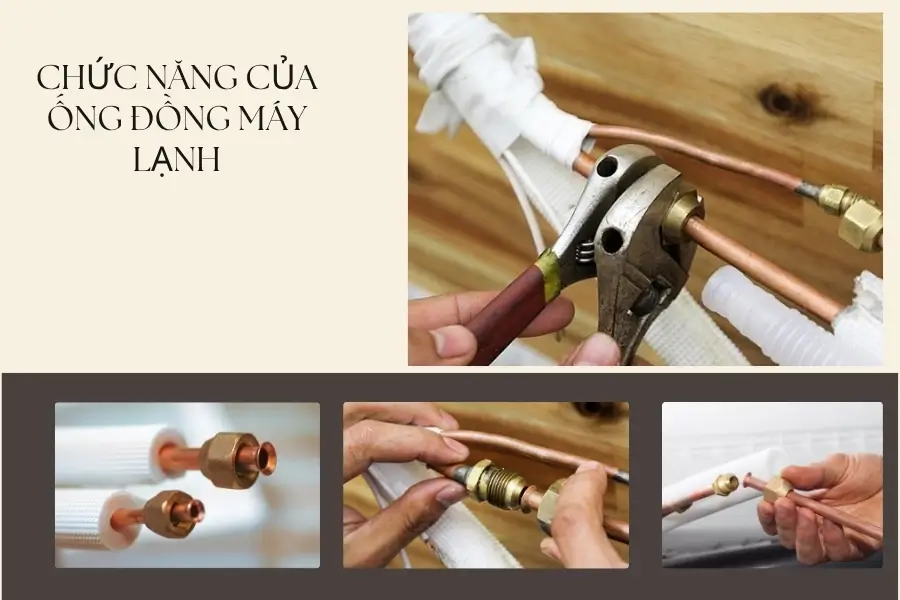

Chức năng và nguyên lý hoạt động của ống đồng trong hệ thống điều hòa

Nhiệm vụ chính của ống đồng là tạo thành vòng tuần hoàn kín để môi chất lạnh (gas R32, R410A, R22) lưu thông liên tục giữa dàn trao đổi nhiệt trong nhà và ngoài trời.

Hệ thống luôn sử dụng một cặp hai đường ống song song:

• Ống dẫn lỏng (ống đẩy – ống nhỏ): Đưa môi chất lạnh sau khi ngưng tụ thành dạng lỏng dưới áp suất cao từ dàn nóng vào van tiết lưu và dàn lạnh.
• Ống dẫn hơi (ống hút – ống lớn): Thu hồi gas lạnh sau khi đã bay hơi hấp thụ nhiệt tại dàn lạnh, đưa trở về máy nén tại dàn nóng để tiếp tục chu trình nén mới.

Nhờ đặc tính truyền nhiệt nhanh, ống đồng giúp môi chất trao đổi năng lượng tối đa mà không gây rò rỉ dưới áp suất vận hành lên tới hàng chục bar.

Các loại ống đồng máy lạnh phổ biến trên thị trường

Hiện nay trên thị trường có nhiều thương hiệu ống đồng với xuất xứ và tiêu chuẩn kỹ thuật khác nhau:

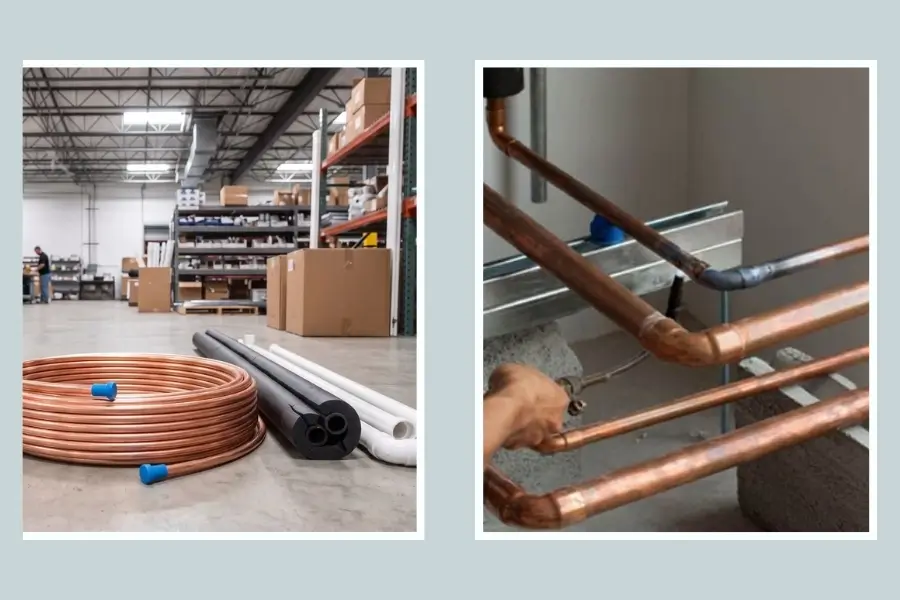

Tiêu chuẩn kích thước và độ dày ống đồng theo công suất máy

Mỗi dòng máy lạnh có mức công suất làm lạnh khác nhau, đòi hỏi kích thước ống đồng tương ứng để đảm bảo lưu lượng gas và áp suất máy nén.

Bảng tra kích thước ống đồng theo công suất

• Máy 1.0 HP (9.000 BTU): Ống lỏng Ø6.35 mm (1/4 inch) – Ống hơi Ø9.52 mm (3/8 inch).
• Máy 1.5 HP (12.000 BTU): Ống lỏng Ø6.35 mm (1/4 inch) – Ống hơi Ø12.7 mm (1/2 inch).
• Máy 2.0 HP (18.000 BTU): Ống lỏng Ø6.35 mm (1/4 inch) – Ống hơi Ø15.88 mm (5/8 inch).
• Máy 2.5 HP (24.000 BTU): Ống lỏng Ø9.52 mm (3/8 inch) – Ống hơi Ø15.88 mm (5/8 inch).

Độ dày thành ống tiêu chuẩn

Đối với môi chất làm lạnh thế hệ mới như gas R32 hay R410A, áp suất làm việc cao hơn gas R22 cũ khoảng 1.6 lần. Do đó, độ dày thành ống đồng tối thiểu phải đạt từ 0.61 mm đến 0.81 mm (dem 61 đến dem 81). Nếu dùng ống quá mỏng (dưới 0.51 mm), nguy cơ nứt vỡ hoặc xì gas tại các điểm loe ống là rất lớn.

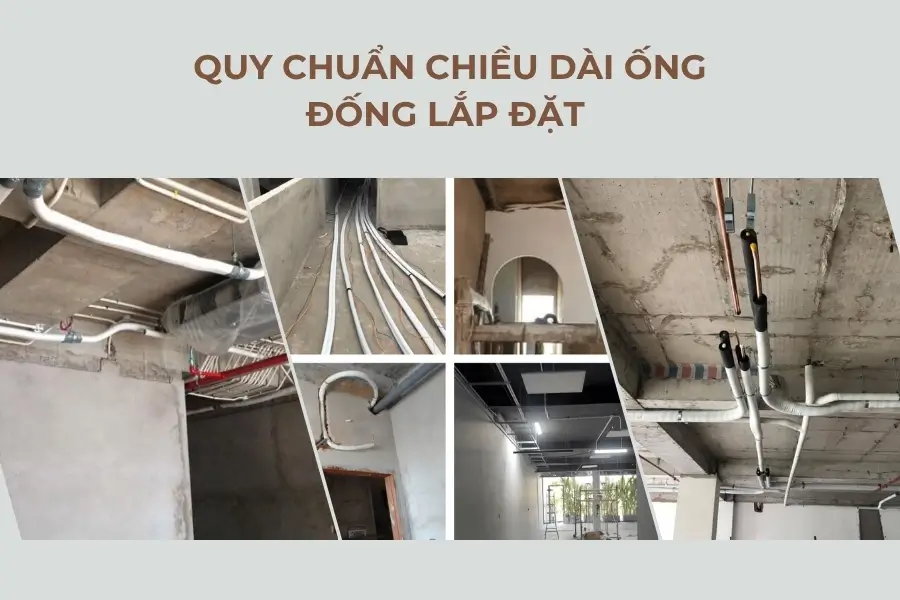

Quy định về chiều dài và độ cao khi lắp đặt ống đồng

Thi công đường ống đồng cần tuân thủ các thông số giới hạn của nhà sản xuất (như Daikin, Panasonic, Mitsubishi):

• Chiều dài tối thiểu: Không được ngắn hơn 3 mét. Nếu ống quá ngắn, máy nén sẽ bị dội âm thanh ồn ào và hiện tượng ngập dịch lỏng dễ xảy ra, gây hỏng lốc máy.
• Chiều dài tối đa: Thường từ 15 mét đến 30 mét tùy model. Ống quá dài làm sụt giảm áp suất gas, khiến máy làm lạnh kém và tiêu hao nhiều điện năng.
• Chiều dài tiêu chuẩn: Dao động từ 3 mét đến 7 mét là khoảng cách lý tưởng nhất.
• Chênh lệch độ cao dàn nóng – dàn lạnh: Không nên vượt quá 5 mét đến 15 mét. Trường hợp dàn nóng đặt cao hơn dàn lạnh, kỹ thuật viên bắt buộc phải uốn bẫy dầu trên đường ống để dầu bôi trơn hồi về máy nén dễ dàng.

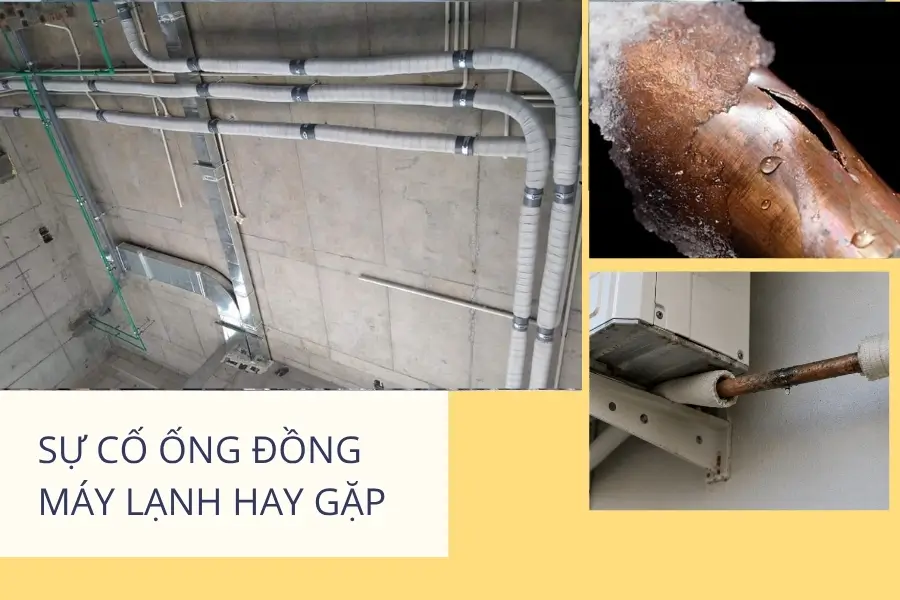

Một số sự cố thường gặp ở ống đồng và cách xử lý

Trong quá trình sử dụng, hệ thống ống đồng có thể gặp phải một số lỗi kỹ thuật:

• Ống đồng bị rò rỉ, xì gas: Nguyên nhân do mối hàn bị rỗ, loe mép ống không đều hoặc ống bị oxy hóa thủng lỗ kim. Cách xử lý là tìm vị trí xì bằng bọt xà phòng hoặc máy dò gas, sau đó hàn kín lại hoặc thay thế đoạn ống mới.
• Ống đồng bị đọng nước nhỏ giọt: Do lớp bảo ôn cách nhiệt bị rách, quá mỏng hoặc băng cuốn bọc không kín, tạo điều kiện cho không khí ẩm tiếp xúc trực tiếp với ống lạnh. Cần thay bảo ôn dày hơn và quấn kín lại bằng băng keo si bọc ống.
• Ống đồng bị gập, móp méo: Thường xảy ra khi uốn góc gấp khúc không dùng lò xo uốn ống chuyên dụng. Đoạn ống bị móp sẽ làm nghẹt tiết lưu, máy báo lỗi áp suất cao và ngắt lốc. Khi gặp tình trạng này, cần cắt bỏ đoạn gập và hàn nối lại đoạn ống thẳng chuẩn xác.

Các câu hỏi thường gặp về ống đồng máy lạnh (FAQs)

1. Có thể dùng lại ống đồng cũ khi thay máy lạnh mới không?

Có thể tái sử dụng nếu ống cũ còn nguyên vẹn, đúng kích thước tiêu chuẩn của máy mới và được súc rửa sạch dầu cặn bên trong bằng khí Nitơ chuyên dụng. Tuy nhiên, nếu máy cũ chạy gas R22 và máy mới dùng gas R32/R410A với áp suất cao hơn, bạn nên thay ống mới có độ dày đạt chuẩn.

2. Tại sao ống đồng máy lạnh cần phải bọc lớp xốp cách nhiệt?

Lớp xốp cách nhiệt ngăn hiện tượng thất thoát nhiệt ra môi trường ngoài, giúp máy đạt hiệu suất tối ưu và ngăn hơi nước trong không khí ngưng tụ thành giọt gây ẩm mốc tường nhà.

3. Làm sao để nhận biết ống đồng kém chất lượng?

Ống đồng kém chất lượng thường có màu sắc xỉn màu, thành ống rất mỏng, dễ bị gập méo khi uốn tay và chứa nhiều tạp chất nhôm hoặc kẽm, làm giảm độ dẫn nhiệt và nhanh bị ăn mòn.

Kết luận

Hiểu rõ ống đồng máy lạnh giúp bạn chọn đúng linh kiện, tối ưu hiệu suất và tiết kiệm chi phí bảo trì. Hãy để lại bình luận hoặc chia sẻ bài viết nếu thấy hữu ích! Mời bạn đón đọc thêm nhiều kinh nghiệm điện lạnh thực tế tại https://dienlanhquanly.com.vn/.
