Máy lạnh âm trần là giải pháp làm mát hiện đại với dàn lạnh được lắp chìm trong trần, giúp tiết kiệm diện tích và nâng cao tính thẩm mỹ cho không gian. Theo Điện Lạnh Quản Lý, dòng máy này nổi bật nhờ khả năng thổi gió đa hướng, làm lạnh nhanh, vận hành êm và phù hợp với văn phòng, nhà hàng, showroom hay không gian rộng. Tuy chi phí đầu tư và lắp đặt cao hơn máy lạnh treo tường, nhưng đây là lựa chọn đáng cân nhắc nếu bạn cần hiệu suất làm mát đồng đều, bền bỉ và sang trọng.
Máy lạnh âm trần là gì?
Máy lạnh âm trần là gì trong kỹ thuật nhiệt lạnh? Về bản chất, máy lạnh âm trần (thường gọi là điều hòa cassette âm trần) là dòng máy điều hòa không khí sở hữu toàn bộ phần thân máy (dàn lạnh) được lắp giấu sâu bên trong trần thạch cao hoặc trần la phông, chỉ để lộ phần mặt nạ điều hướng gió ra bên ngoài không gian sử dụng.
Cơ chế lắp đặt này giúp bảo toàn diện tích sử dụng của các bức tường, đồng thời tạo nên sự liền mạch, sang trọng cho toàn bộ kết cấu kiến trúc. Thiết bị phục vụ hoàn hảo cho phòng khách biệt thự, văn phòng làm việc, nhà hàng, quán cà phê và sảnh trung tâm thương mại.

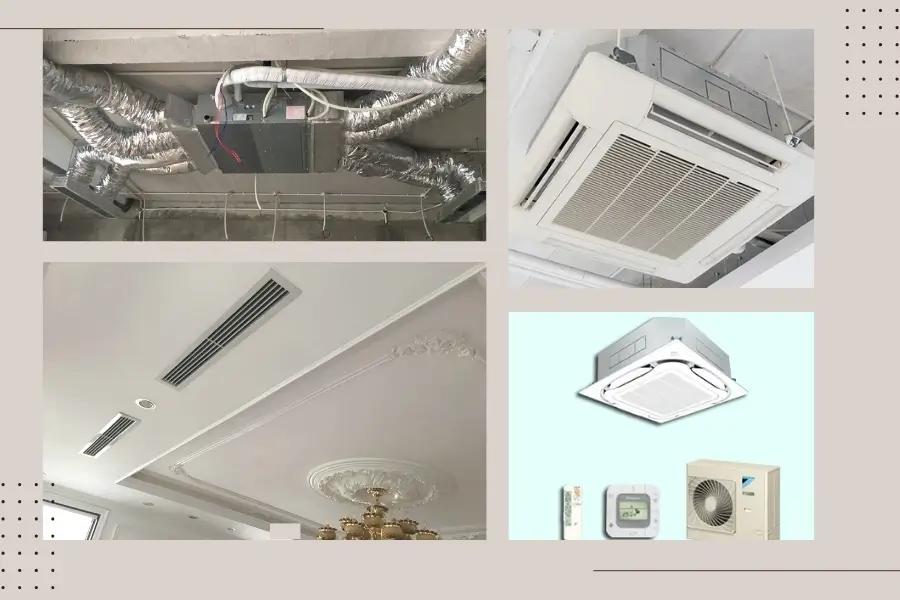

Cấu tạo chi tiết của hệ thống máy lạnh âm trần
Một hệ thống hoàn chỉnh của dòng máy lạnh cassette âm trần bao gồm hai bộ phận cốt lõi cùng hệ sinh thái phụ kiện kết nối chặt chẽ.
Dàn lạnh (Indoor Unit) đặt âm trần
Dàn lạnh của máy sở hữu thiết kế hình vuông đồng trục hoặc chữ nhật mỏng gọn, chứa các chi tiết kỹ thuật tinh vi:
- Mặt nạ phân phối gió (Panel): Thường có 4 hướng thổi hoặc tích hợp công nghệ thổi tròn 360 độ, giúp luồng khí mát lan tỏa đồng đều.
- Dàn trao đổi nhiệt (Evaporator coil): Ống đồng cánh nhôm cao cấp hỗ trợ quá trình thu hồi nhiệt phòng nhanh chóng.
- Quạt ly tâm (Turbo fan): Động cơ quạt vận hành êm ái, tạo lưu lượng gió lớn với áp suất tĩnh phù hợp.
- Bơm xả nước ngưng (Drain pump): Hệ thống bơm xả chủ động đẩy nước thải lên độ cao từ 500mm đến 850mm, hạn chế tối đa nguy cơ rò rỉ nước trần.
- Hộp điều khiển vi mạch (PCB Board): Trung tâm tiếp nhận và xử lý tín hiệu cảm biến nhiệt độ tự động.
Dàn nóng (Outdoor Unit) đặt ngoài trời
Dàn nóng là nơi giải phóng nhiệt lượng ra môi trường, sở hữu kết cấu vững chắc:
- Máy nén lạnh (Compressor): Trái tim của toàn bộ chu trình, sử dụng công nghệ Scroll hoặc Rotary Inverter biến tần bền bỉ.
- Dàn ngưng tụ (Condenser): Cụm tản nhiệt xử lý môi chất lạnh từ thể khí áp suất cao sang thể lỏng.
- Quạt hướng trục tản nhiệt: Đẩy khí nóng ra ngoài liên tục với công suất gió mạnh mẽ.
Hệ thống đường ống kết nối kỹ thuật
Hệ thống phụ trợ đóng vai trò cầu nối tuần hoàn:
- Đường ống đồng dẫn gas cách nhiệt bằng foam bảo ôn chuyên dụng.
- Dây điện nguồn, dây tín hiệu điều khiển liên kết dàn nóng và dàn lạnh.
- Tuyến ống thoát nước ngưng PVC duy trì độ dốc tiêu chuẩn.

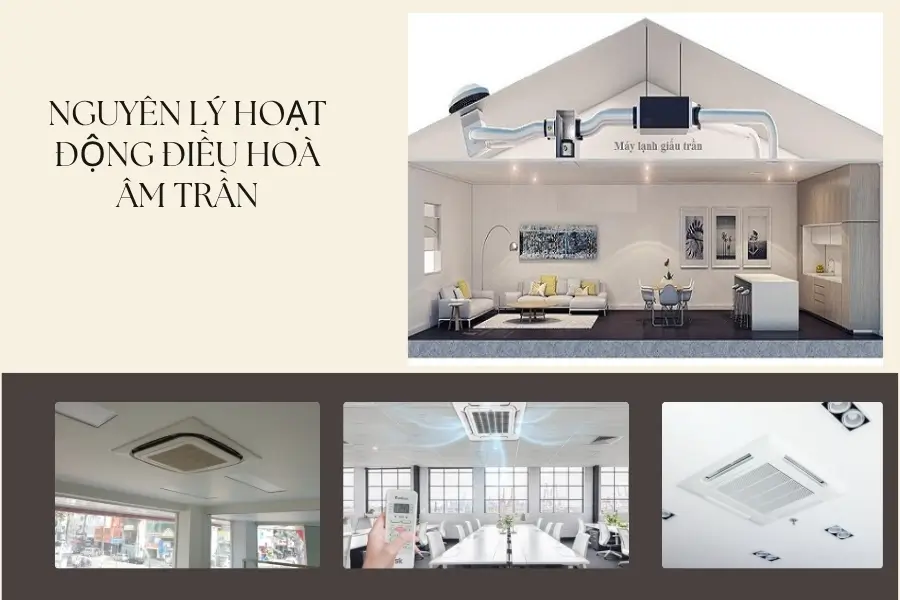

Nguyên lý vận hành của điều hòa âm trần
Hệ thống hoạt động dựa trên chu trình nhiệt động lực học khép kín:
- Giai đoạn thu nhiệt: Quạt dàn lạnh hút không khí nóng ẩm trong phòng đi qua tấm lọc bụi và dàn bay hơi. Môi chất lạnh lỏng ở nhiệt độ thấp bên trong ống đồng hấp thụ nhiệt phòng, sôi lên và chuyển dần thành thể khí.
- Giai đoạn nén môi chất: Máy nén hút môi chất dạng khí áp suất thấp, nén thành môi chất khí áp suất cao và nhiệt độ cao rồi đẩy qua dàn nóng ngoài trời.
- Giai đoạn tỏa nhiệt: Quạt dàn nóng thổi gió cưỡng bức qua dàn ngưng tụ, làm nguội môi chất nóng và biến nó thành thể lỏng áp suất cao.
- Giai đoạn tiết lưu: Van tiết lưu hạ áp suất và nhiệt độ của môi chất lỏng xuống mức cực lạnh trước khi bơm trở lại dàn lạnh.
- Giai đoạn tái phân phối: Không khí lạnh sạch được quạt ly tâm thổi ngược lại phòng thông qua 4 cánh đảo gió, hạ nhiệt độ phòng nhanh chóng.

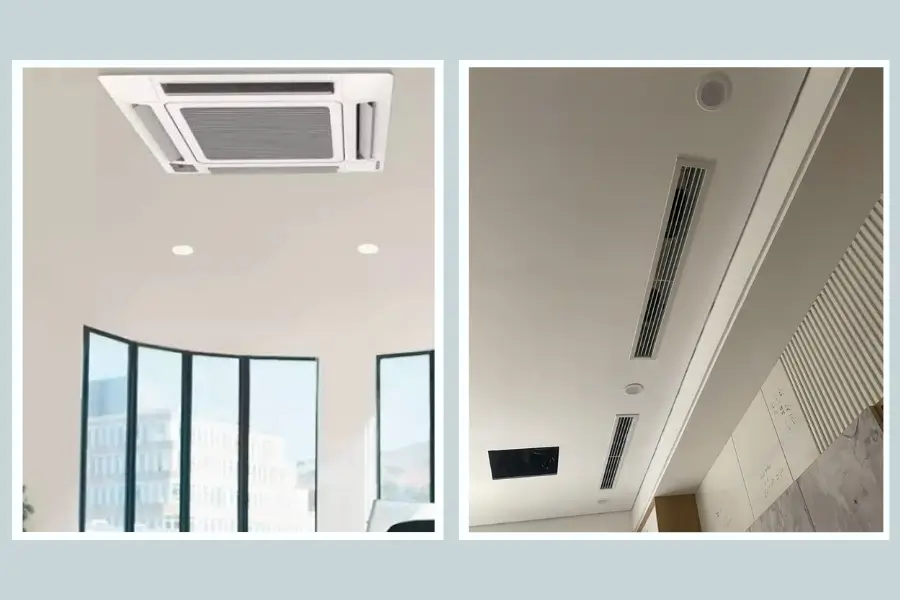

Phân loại máy lạnh âm trần phổ biến hiện nay
Máy lạnh âm trần Cassette (1 hướng, 4 hướng, 360 độ)
Dòng Cassette sở hữu thiết kế đồng bộ với mặt nạ panel vuông vắn lộ diện trực tiếp trên trần. Thợ thi công chỉ cần khoét đúng kích thước khung trần thạch cao (thường là 890x890mm hoặc 950x950mm).
Cửa gió bố trí linh hoạt gồm loại thổi 1 hướng cho không gian hẹp dài, loại 4 hướng thổi đa dụng và dòng thổi tròn 360 độ cao cấp giúp phân phối gió đều khắp mọi ngóc ngách không góc chết.
Máy lạnh âm trần nối ống gió (Giấu trần)
Dòng máy giấu trần nối ống gió (Duct Connected) đưa tính thẩm mỹ lên mức cao nhất. Thân máy nằm ẩn hoàn toàn trong khoảng không giữa trần bê tông và trần thạch cao. Khí lạnh được dẫn từ hộp gió (Plenum box) qua các đường ống gió mềm cách nhiệt đến các miệng gió dạng khe dài Linear, miệng gió khuếch tán Louver hoặc miệng gió tròn.
Khách hàng có thể tùy biến vị trí và hình dáng miệng gió theo đúng ý đồ của kiến trúc sư nội thất. Tuy nhiên, hệ thống này yêu cầu tính toán kỹ lưu lượng gió, áp suất tĩnh Pa và bố trí cửa thăm trần (Access Door) để kỹ thuật viên kiểm tra máy định kỳ.

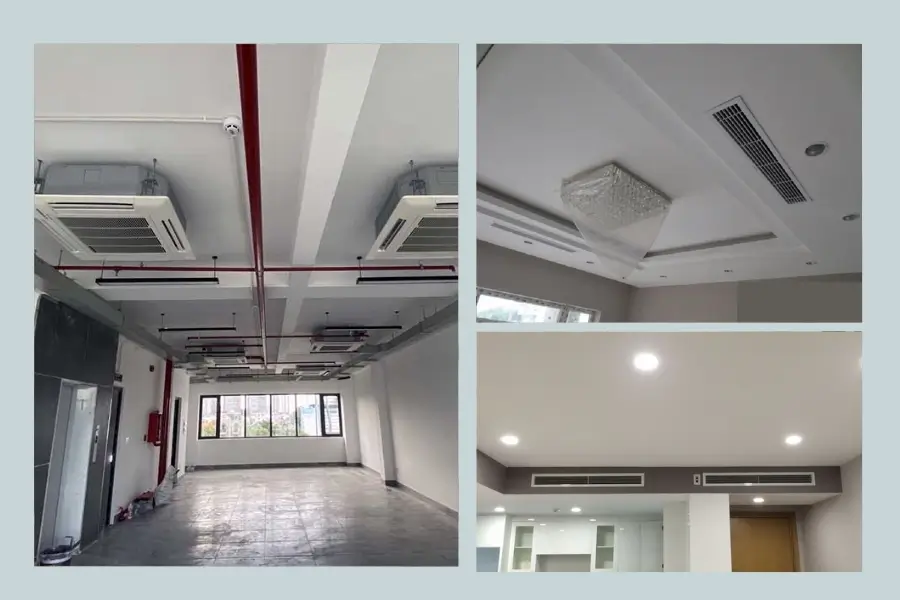

Hướng dẫn chọn công suất máy lạnh âm trần
Để hệ thống hoạt động bền bỉ, không bị quá tải hay tiêu tốn điện năng vô ích, việc tính toán công suất nhiệt lạnh theo BTU (British Thermal Unit) hoặc HP (Ngựa) cần dựa trên thể tích phòng thực tế kết hợp hệ số tải nhiệt:
Công thức tính BTU chuẩn cho từng không gian
Công suất lạnh cần thiết (BTU) = V x k
Trong đó:
- V (Thể tích phòng): $V = Diện tích (m^2) x Chiều cao trần (m)
- k (Hệ số tải nhiệt trung bình):
- Phòng ngủ, phòng sinh hoạt gia đình: k = 200 – 220 BTU/m3
- Phòng khách biệt thự, căn hộ trần cao: k = 230 – 250 BTU/m3
- Văn phòng làm việc đông người, máy tính: k = 260 – 280 BTU/m3
- Nhà hàng, quán ăn, showroom nhiều kính chịu nắng: k = 300 – 350 BTU/m3
Bảng tra cứu công suất (1.5 HP – 6.0 HP) và kích thước phòng tương ứng
| Công suất máy (HP) | Công suất lạnh định danh (BTU/h) | Diện tích phòng khuyến nghị (m2) | Thể tích phòng phù hợp (m3) |
| 1.5 HP – 2.0 HP | 13,000 – 18,000 BTU | 18 – 25 m2 | Dưới 75 m3 |
| 2.5 HP – 3.0 HP | 21,000 – 26,000 BTU | 28 – 40 m2 | 80 – 120 m3 |
| 3.5 HP – 4.0 HP | 30,000 – 36,000 BTU | 42 – 55 m2 | 125 – 165 m3 |
| 4.5 HP – 5.0 HP | 40,000 – 45,000 BTU | 58 – 70 m2 | 170 – 210 m3 |
| 5.5 HP – 6.0 HP | 48,000 – 55,000 BTU | 72 – 85 m2 | 215 – 260 m3 |

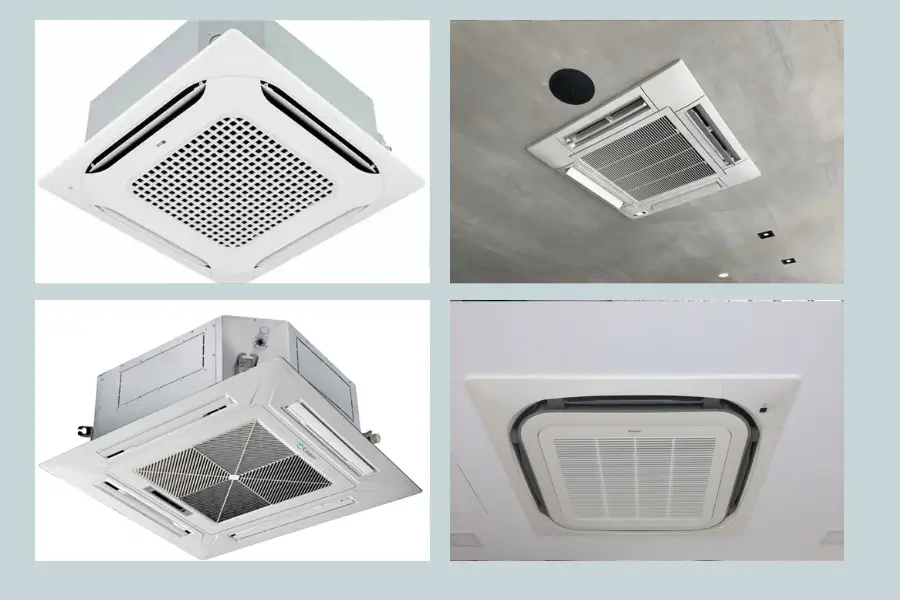

Top các thương hiệu máy lạnh âm trần tốt nhất thị trường
- Daikin: Thương hiệu tiên phong về giải pháp điều hòa thương mại. Dòng SkyAir của Daikin hoạt động bền bỉ, công nghệ mắt thần thông minh điều chỉnh hướng gió và dàn nóng chống ăn mòn vượt trội.
- Panasonic: Điểm mạnh nằm ở công nghệ lọc không khí nanoe™ X độc quyền ức chế vi khuẩn, khử mùi hiệu quả. Máy sở hữu thiết kế dàn lạnh mỏng và khả năng kết nối hệ thống điều khiển trung tâm mượt mà.
- Mitsubishi Heavy: Thiết kế chuẩn kỹ thuật công nghiệp, độ ồn cực thấp, hiệu suất nén cao và khả năng tản nhiệt bền bỉ ngay cả trong điều kiện nắng gắt khắc nghiệt.
- LG: Nổi bật với thiết kế dàn lạnh 1 hướng và 4 hướng thổi siêu mỏng bo viền tinh tế, tích hợp công nghệ Dual Inverter tiết kiệm điện năng vượt trội và có giá thành rất cạnh tranh.
- Casper & Midea: Lựa chọn hoàn hảo cho các dự án cần thu hồi vốn nhanh như chuỗi trà sữa, nhà xưởng dịch vụ hoặc nhà hàng ăn uống nhờ chi phí đầu tư ban đầu thấp, làm lạnh nhanh và bảo hành chính hãng dài hạn.
- Gree: Dòng máy nồi đồng cối đá với linh kiện đúc dày dặn, dàn tản nhiệt mạ vàng nguyên chất giúp gia tăng tuổi thọ ở những vùng ven biển ẩm mặn.
Quy trình lắp đặt máy lạnh âm trần chuyên nghiệp
Để lắp đặt vừa vặn một khối máy lạnh âm trần vào kết cấu trần, chuyên gia Ngô Văn lý yêu cầu cần đảm bảo các thông số kỹ thuật then chốt sau:
Điều kiện hạ trần và kích thước khoảng cách tối thiểu
- Khoảng cách hạ trần: Khoảng cách giữa đáy trần bê tông và mặt phẳng trần thạch cao phải đạt tối thiểu từ 300mm đến 380mm (đối với dòng Cassette) và từ 250mm đến 320mm (đối với dòng giấu trần).
- Khoảng cách bảo dưỡng: Giữ khoảng hở tối thiểu 200mm xung quanh thân máy để kỹ thuật viên thao tác đấu nối hộp điện và đấu nối ống đồng.
- Cân chỉnh độ dốc nước thải: Đường ống nước xả ngưng phải giữ độ dốc xuôi dòng tối thiểu 1% (1cm trên mỗi 1m chiều dài đường ống) để tránh ứ đọng cặn bẩn sinh nấm mốc.

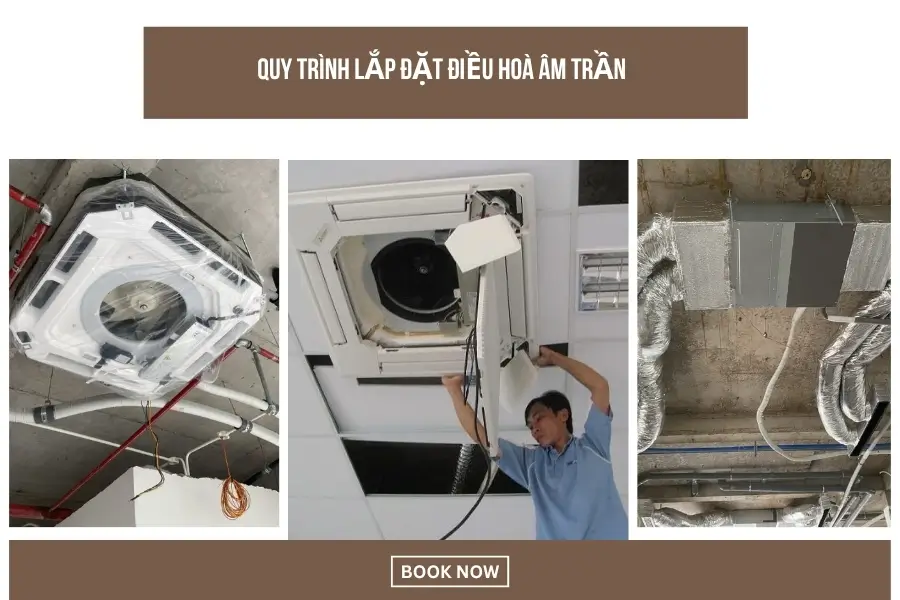

Quy trình thi công 6 bước từ định vị đến hút chân không & chạy thử
- Bước 1: Khảo sát và định vị máy: Dùng máy cân mực laser xác định vị trí treo dàn lạnh. Đảm bảo luồng gió thổi không bị cản bởi dầm bê tông, cột nhà hay đèn trang trí.
- Bước 2: Khoan cấy bu lông nở và treo ty: Cố định 4 cây ty ren suốt Phi 8 hoặc Phi 10 chịu lực vào trần bê tông. Treo dàn lạnh lên giá, khóa ốc đệm đôi chống trượt và chống rung lắc khi máy chạy.
- Bước 3: Lắp đặt đường ống dẫn gas và thoát nước: Uốn ống đồng nhẹ nhàng bằng vam chuyên dụng, loe miệng ống bằng bộ loe cơ chuẩn xác. Bọc bảo ôn kín mít toàn bộ các điểm nối và đấu nối ống thoát nước thải có bẫy nước (P-trap) ngăn mùi hôi.
- Bước 4: Đấu nối điện nguồn và dây tín hiệu: Đấu nối dây điện vào cầu domino theo đúng sơ đồ mạch in của nhà sản xuất. Luồn dây qua ống ruột gà chống cháy để đảm bảo an toàn tuyệt đối.
- Bước 5: Thử áp suất Nitơ và hút chân không sâu: Nén khí Nitơ ở áp suất 30 – 40 bar để kiểm tra rò rỉ tại các điểm loe ống. Sau đó, dùng máy bơm chân không hút sạch không khí và hơi ẩm trong đường ống xuống dưới 500 micron trước khi mở khóa van gas.
- Bước 6: Lắp mặt nạ panel và chạy thử nghiệm (Commissioning): Lắp mặt nạ cân đối, cấp nguồn điện, đo cường độ dòng điện (Ampe), đo áp suất gas hồi và kiểm tra độ chênh lệch nhiệt độ giữa gió hồi – gió cấp (đạt chuẩn từ 8 độ C – 12 độ C.

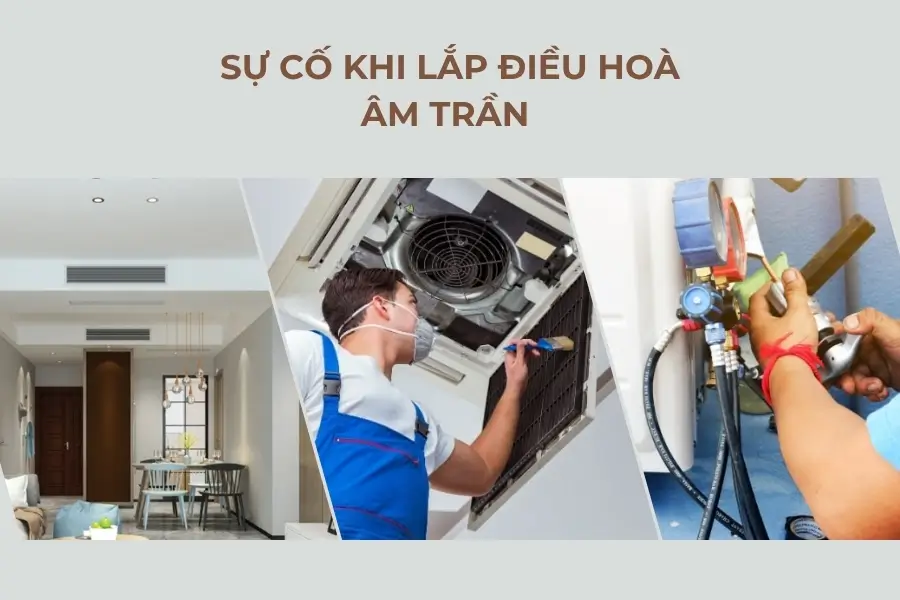

Các lỗi thường gặp khi lắp đặt và cách xử lý
- Hiện tượng chảy nước/đọng sương mặt trần: Nguyên nhân do thợ bọc bảo ôn ống đồng sơ sài làm cầu nhiệt sinh ngưng tụ, hoặc bơm thoát nước ngưng bị nghẹt rác. Cách khắc phục: Bọc lại bảo ôn Superlon dày dặn, dán băng keo bạc kín khít và thông rửa bơm thoát nước bằng máy xịt áp lực.
- Độ ồn và rung lắc lớn khi chạy: Thường bắt nguồn từ việc không dùng đệm cao su chống rung tại các móc treo ty ren, hoặc dàn lạnh bị chạm vào khung xương trần thạch cao. Thợ chỉ cần chêm cao su giảm chấn và nới rộng khung trần là triệt tiêu được âm thanh khó chịu.
- Mã lỗi cảm biến nhiệt độ do thiếu gas: Mối loe ống đồng bị xì khiến áp suất gas tụt giảm. Kỹ thuật viên cần dùng bình bọt xà phòng hoặc máy dò gas điện tử để tìm điểm xì, xử lý lại mối nối rồi hút chân không nạp lại gas mới đúng trọng lượng định lượng trên nhãn máy.
Câu hỏi thường gặp về máy lạnh âm trần (FAQs)
1. Nhà trần thấp có lắp máy lạnh âm trần được không?
Có thể lắp được nếu chọn dòng máy lạnh âm trần nối ống gió thân siêu mỏng (Ultra Thin Duct) với chiều cao thân máy chỉ khoảng 200mm. Trường hợp trần bê tông quá thấp, giải pháp giật cấp thạch cao thả hộp bao quanh hoặc sơn đen máy để lộ cơ điện trần mở (Industrial Concept) đang là xu hướng kiến trúc rất được ưa chuộng.
2. Máy lạnh âm trần Inverter tiết kiệm điện ra sao?
Nhờ tích hợp máy nén biến tần Inverter, thiết bị tự động hạ tần số vòng quay khi phòng đã đạt nhiệt độ cài đặt thay vì tắt/bật liên tục như máy thông thường (Non-Inverter). Công nghệ này giúp tiết kiệm từ 30% đến 50% điện năng tiêu thụ hàng tháng và duy trì nền nhiệt cực kỳ ổn định.
3. Bao lâu nên vệ sinh, bảo dưỡng điều hòa âm trần một lần?
- Đối với môi trường gia đình, biệt thự: Vệ sinh định kỳ 5 – 6 tháng/lần.
- Đối với văn phòng, công ty: Định kỳ 3 – 4 tháng/lần.
- Đối với nhà hàng tiệc cưới, quán bar, showroom nhiều khói bụi: Bảo dưỡng từ 2 – 3 tháng/lần để làm sạch màng lọc, khai thông máng hứng nước và ngăn chặn vi khuẩn tích tụ.
Kết luận
Hiểu rõ máy lạnh âm trần là gì giúp bạn tự tin đưa ra giải pháp làm mát tối ưu cho không gian sống của mình tốt hơn. Nếu bạn còn bất kỳ thắc mắc nào về thiết kế, lắp đặt hay tư vấn lựa chọn sản phẩm tối ưu thì hãy để lại thông tin dứoi bài viết hoặc gọi điện đến hotline để Điện lạnh quản lý hỗ trợ nhanh chóng.
