Điện Lạnh Quản Lý giúp bạn phân biệt từng loại máy, hiểu cách lựa chọn theo mặt bằng và xác định những hạng mục cần kiểm tra trước khi lắp đặt.

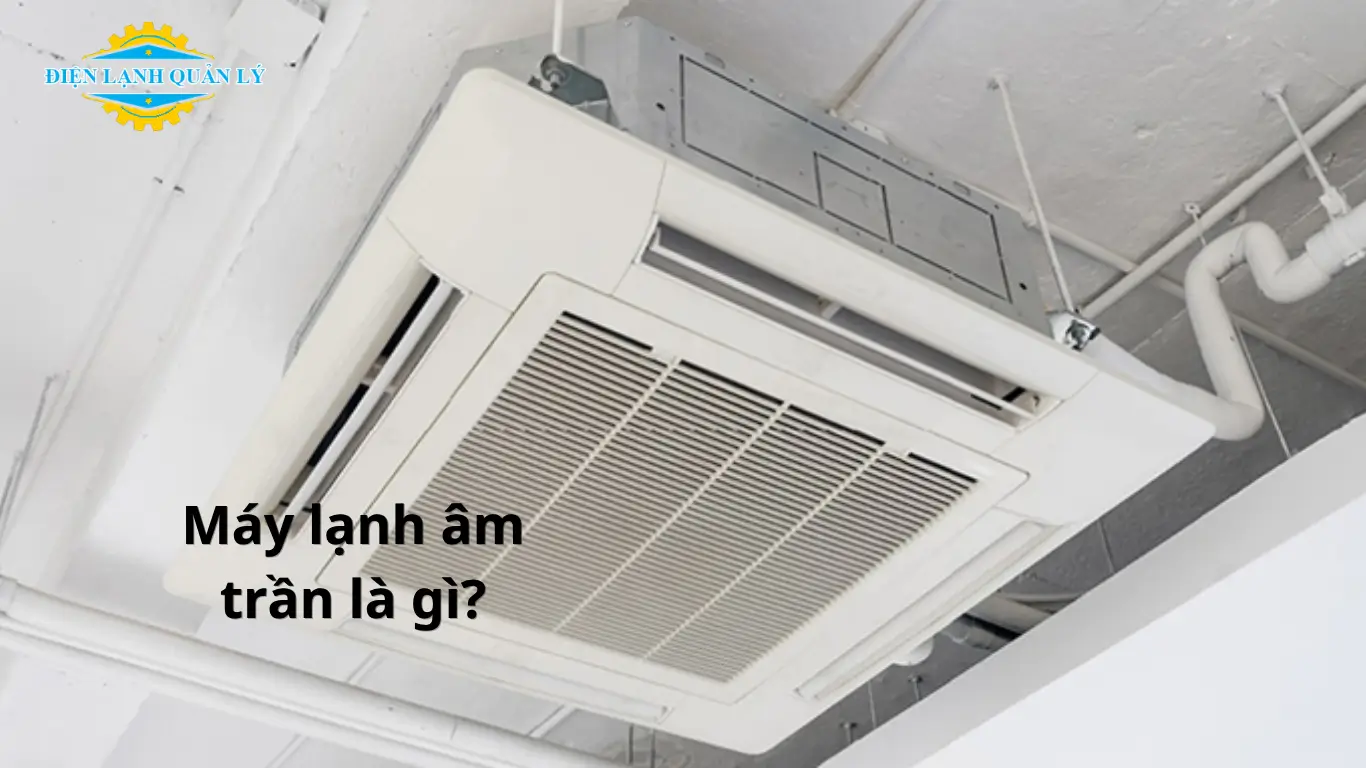

Máy lạnh âm trần là gì?
Máy lạnh âm trần có dàn lạnh được lắp chìm trong khoảng trống phía trên trần hoàn thiện. Với dòng cassette, phần nhìn thấy trong phòng chủ yếu là mặt nạ, cửa hút và cửa thổi gió.
Máy giấu trần nối ống gió cũng có dàn lạnh ẩn trên trần, nhưng khí lạnh được dẫn qua hệ thống ống đến các miệng cấp gió. Vì vậy, đây là nhóm thiết bị cần phân biệt với cassette khi lựa chọn và so sánh báo giá.
Máy áp trần khác máy âm trần: dàn lạnh áp trần nằm lộ bên dưới trần, không được giấu trong khoảng trần như cassette. Việc phân biệt đúng giúp tránh lựa chọn thiết bị không phù hợp với thiết kế nội thất.
Nếu cần tìm hiểu thêm về đặc điểm sử dụng, bạn có thể tham khảo bài cấu tạo và ưu nhược điểm của máy lạnh âm trần trước khi quyết định phương án.

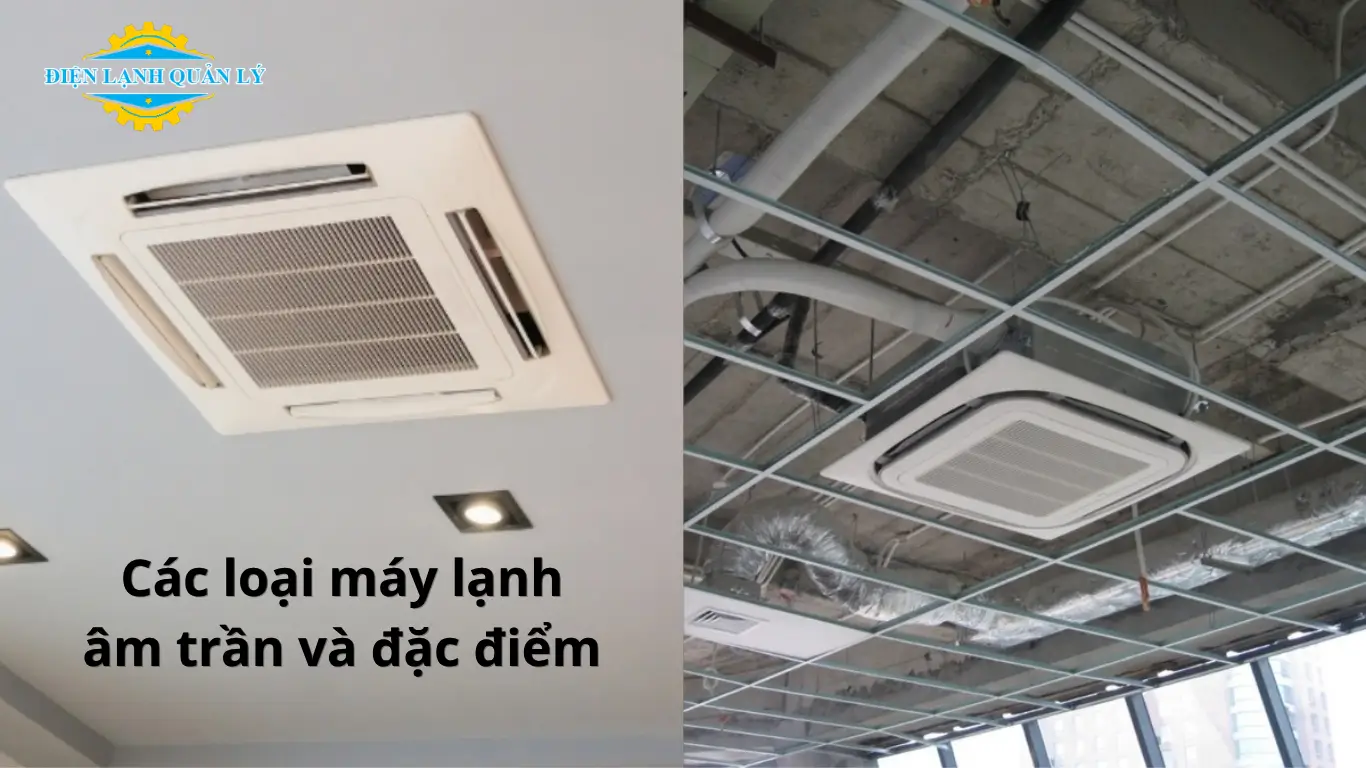

Các loại máy lạnh âm trần và đặc điểm từng loại
Máy lạnh cassette một hướng thổi
Cassette một hướng đưa khí lạnh theo một hướng chính. Loại này có thể được cân nhắc cho khu vực hẹp hoặc vị trí lắp gần một cạnh phòng, tùy thiết kế và tầm thổi của model.
Khi bố trí, cần kiểm tra luồng gió có tới được khu vực sử dụng hay bị chặn bởi tủ, vách ngăn hoặc dầm trần. Hướng thổi cũng nên tránh vị trí người ngồi lâu như bàn làm việc, sofa và giường ngủ.
Máy lạnh cassette hai hướng thổi
Cassette hai hướng phân phối khí về hai phía. Đây là lựa chọn có thể phù hợp với mặt bằng dài hoặc một số khu vực hành lang, nhưng hiệu quả còn phụ thuộc chiều dài phòng và vị trí đặt máy.
Với không gian chia thành nhiều vùng, cần kiểm tra khả năng phân phối khí đến từng khu vực. Hai hướng thổi không đồng nghĩa với việc một máy có thể làm mát tốt mọi mặt bằng dài.
Máy lạnh cassette bốn hướng thổi
Cassette bốn hướng đưa khí lạnh ra bốn phía từ vị trí lắp đặt. Loại này thường được cân nhắc cho phòng tương đối vuông, văn phòng mở, phòng họp và cửa hàng.
Ưu điểm là có thể bố trí thiết bị gần trung tâm vùng cần làm mát. Tuy nhiên, mặt bằng có nhiều vách ngăn hoặc tủ cao vẫn cần tính lại vị trí và số lượng dàn lạnh.
Máy lạnh cassette thổi gió tròn
Cassette thổi gió tròn, thường được gọi là cassette 360 độ, được thiết kế để phân phối khí quanh mặt nạ. Một số dòng có khả năng điều chỉnh hướng gió hoặc tích hợp cảm biến, tùy model.
Loại máy này có thể phù hợp với không gian mở, nhưng khả năng làm lạnh đồng đều vẫn phụ thuộc công suất, chiều cao trần, vật cản và tải nhiệt thực tế.
Máy lạnh giấu trần nối ống gió
Máy giấu trần nối ống gió đưa khí lạnh từ dàn lạnh đến các miệng cấp qua hệ thống ống. Giải pháp này tạo sự linh hoạt trong bố trí cửa gió và phù hợp với nội thất cần hạn chế lộ thiết bị.
Đổi lại, hệ thống phải được thiết kế đồng bộ giữa dàn lạnh, ống gió, miệng cấp và đường hồi. Nếu chọn ống hoặc miệng gió không phù hợp, máy có thể phát tiếng ồn, thiếu lưu lượng hoặc làm mát không đều.
Một dàn lạnh phục vụ nhiều phòng đóng kín còn cần tính phương án điều khiển và phân vùng. Không nên tự chia thêm nhánh ống chỉ dựa trên công suất ghi trên máy.
Bảng so sánh các loại máy lạnh âm trần
| Loại máy | Đặc điểm phân phối khí | Không gian có thể cân nhắc | Điểm cần kiểm tra |
|---|---|---|---|
| Cassette một hướng | Thổi theo một hướng chính | Khu vực hẹp, vị trí gần cạnh phòng | Tầm thổi và hướng gió |
| Cassette hai hướng | Thổi về hai phía | Mặt bằng dài, một số hành lang | Chiều dài vùng sử dụng, vật cản |
| Cassette bốn hướng | Thổi về bốn phía | Phòng vuông, phòng họp, văn phòng mở | Vị trí máy và vách ngăn |
| Cassette thổi tròn | Phân phối khí quanh mặt nạ | Cửa hàng, showroom, không gian mở | Chiều cao trần, tải nhiệt |
| Giấu trần nối ống gió | Cấp khí qua ống và miệng gió | Nhà ở, văn phòng, nội thất cần giấu thiết bị | Áp suất tĩnh, đường hồi, cửa thăm |

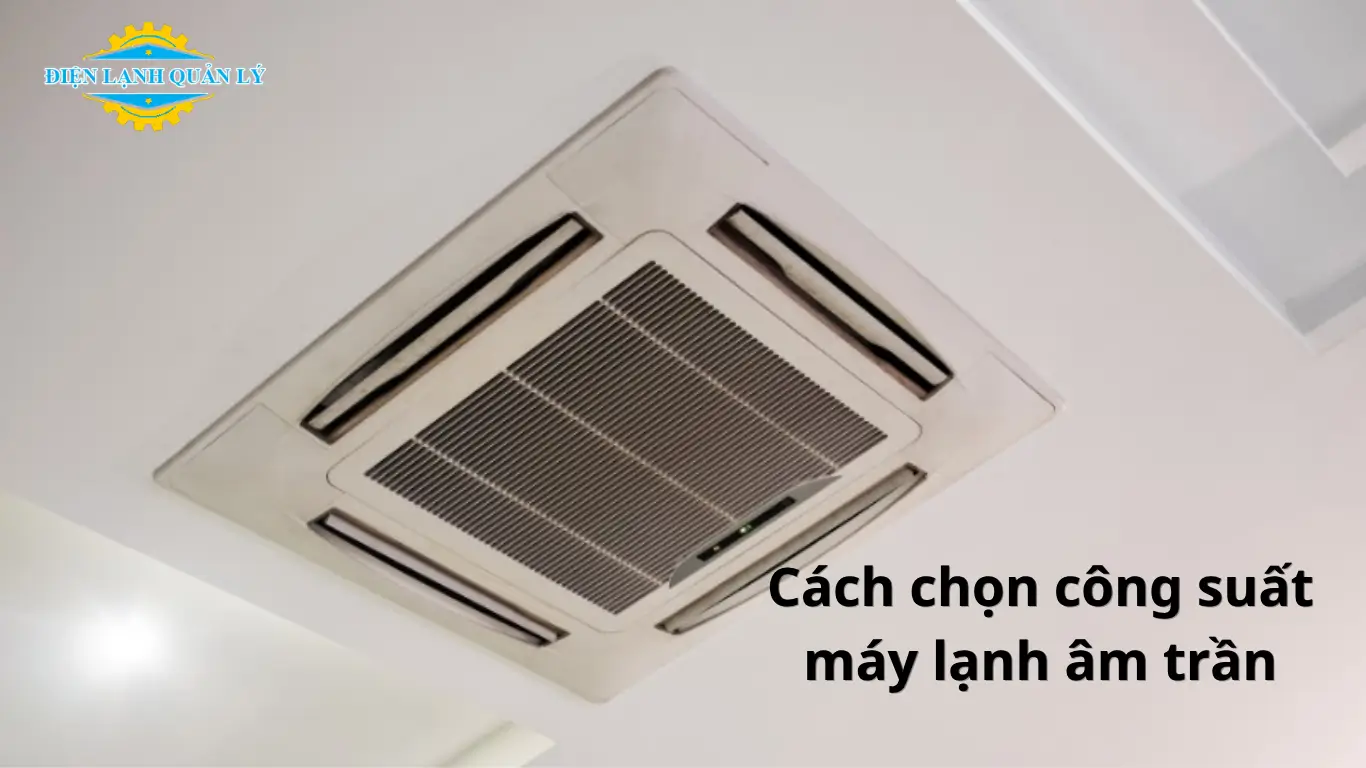

Cách chọn công suất máy lạnh âm trần theo không gian
BTU/h và kW lạnh thể hiện năng lực làm lạnh của thiết bị. Đây là thông số khác với công suất điện tiêu thụ.
Ví dụ, máy có công suất lạnh 24.000 BTU/h tương đương khoảng 7,0 kW lạnh, không có nghĩa máy luôn tiêu thụ 7,0 kW điện khi hoạt động.
Cách gọi theo HP trên thị trường mang tính quy ước thương mại và có thể khác giữa các dòng sản phẩm. Khi so sánh máy, nên ưu tiên công suất lạnh danh định trong tài liệu kỹ thuật.
Bảng công suất và diện tích tham khảo
Để hình dung sơ bộ, có thể dùng mức 600 BTU/h cho mỗi m² làm giả định tính toán ban đầu. Đây không phải định mức thiết kế áp dụng cho mọi phòng.
| Công suất lạnh | Quy đổi gần đúng sang kW lạnh | Diện tích theo giả định 600 BTU/h/m² |
|---|---|---|
| 18.000 BTU/h | 5,3 kW | 30 m² |
| 24.000 BTU/h | 7,0 kW | 40 m² |
| 30.000 BTU/h | 8,8 kW | 50 m² |
| 36.000 BTU/h | 10,6 kW | 60 m² |
| 48.000 BTU/h | 14,1 kW | 80 m² |
| 60.000 BTU/h | 17,6 kW | 100 m² |
Lưu ý: Bảng chỉ thể hiện phép ước tính theo diện tích. Phòng trần cao, nhiều kính hướng nắng, đông người, nhiều thiết bị điện hoặc thường xuyên mở cửa cần được tính tải nhiệt riêng. Các mức công suất cũng không có mặt trên mọi dòng máy.
Chẳng hạn, một phòng họp 40 m² có nhiều người sử dụng cùng lúc có thể cần phương án khác với phòng khách 40 m² ít người, cách nhiệt tốt. Không nên chốt máy 24.000 BTU/h chỉ từ diện tích sàn.
Những yếu tố cần khảo sát trước khi chốt công suất
Kỹ thuật viên cần thu thập đồng thời:
- Diện tích và chiều cao phòng.
- Hướng nắng, diện tích kính, tình trạng mái và cách nhiệt.
- Số người sử dụng vào giờ cao điểm.
- Đèn chiếu sáng, máy tính và thiết bị sinh nhiệt.
- Tần suất mở cửa, giờ vận hành và nhu cầu thông gió.
- Cách chia phòng, vị trí vách ngăn và vùng cần làm mát.
Máy thiếu công suất có thể chạy kéo dài nhưng vẫn khó đạt nhiệt độ mong muốn. Máy dư công suất quá nhiều làm tăng chi phí đầu tư và có thể kiểm soát độ ẩm kém trong một số điều kiện vận hành.
Chọn máy lạnh âm trần cho từng không gian
Phòng khách và nhà ở
Cassette có thể phù hợp với phòng khách thoáng, có khoảng trần đủ và chấp nhận mặt nạ lộ trong nội thất. Giấu trần nối ống gió là phương án đáng cân nhắc khi muốn bố trí miệng gió theo thiết kế.
Với phòng ngủ, cần chú ý tiếng ồn, hướng gió và vị trí bảo trì. Diện tích nhỏ không nhất thiết phải dùng máy âm trần nếu máy treo tường đáp ứng tốt nhu cầu.
Văn phòng và phòng họp
Văn phòng mở cần phân phối khí tới nhiều vị trí làm việc. Cassette bốn hướng hoặc thổi tròn có thể được cân nhắc, nhưng phải kiểm tra ảnh hưởng của vách ngăn và tủ hồ sơ.
Phòng họp cần tính theo số người dự kiến vào thời điểm đông nhất. Khi mặt bằng lớn hoặc có nhiều vùng sử dụng, bố trí nhiều dàn lạnh hợp lý có thể hiệu quả hơn việc tăng công suất cho một máy duy nhất.
Cửa hàng, showroom và nhà hàng
Cửa hàng cần xét thêm nhiệt từ đèn, lượng khách và cửa ra vào. Showroom nhiều kính phải tính ảnh hưởng của bức xạ mặt trời.
Nhà hàng còn có nguồn nhiệt, mùi và nhu cầu cấp khí tươi. Máy lạnh không thay thế hệ thống hút mùi hoặc thông gió; các hệ thống này cần được phối hợp trong phương án thiết kế.
Điều kiện cần kiểm tra trước khi lắp đặt
Khoảng trống trần và kết cấu treo máy
Khoảng trống phía trên trần phải đủ cho thân máy, đường ống, lớp cách nhiệt và thao tác bảo trì. Không có một chiều cao tối thiểu chung cho tất cả model.
Dàn lạnh cần được treo vào kết cấu chịu lực phù hợp. Tấm thạch cao hoặc khung trần trang trí không được dùng thay cho kết cấu treo thiết bị.
Cửa thăm phải bố trí tại vị trí tiếp cận được các bộ phận cần kiểm tra. Với máy nối ống gió, cần chừa không gian bảo trì dàn lạnh, lọc gió, máng nước và các kết nối.
Ống đồng và đường thoát nước
Kích thước ống đồng, chiều dài tuyến và chênh lệch độ cao cần nằm trong giới hạn của hãng. Không nên áp dụng một kích thước ống chung cho mọi máy.
Đường nước ngưng phải có cấu hình phù hợp, bảo đảm thoát nước và hạn chế đọng sương. Máy có bơm nước tích hợp vẫn phải tuân thủ giới hạn nâng và hướng dẫn đi ống của model.
Để dự toán vật tư, bạn có thể tham khảo các hạng mục thi công ống đồng máy lạnh, sau đó yêu cầu xác nhận quy cách và khối lượng cho công trình thực tế.
Nguồn điện và vị trí dàn nóng
Cần kiểm tra điện áp, số pha, dây cấp nguồn, thiết bị bảo vệ và nối đất theo yêu cầu thiết bị.
Dàn nóng phải có không gian trao đổi nhiệt và vị trí tiếp cận an toàn. Hốc kín, đường gió bị che hoặc khí nóng thổi quẩn có thể ảnh hưởng khả năng giải nhiệt.
Khi khảo sát, nên đối chiếu thêm những vị trí không nên lắp máy lạnh để hạn chế sai sót trong bố trí thiết bị.

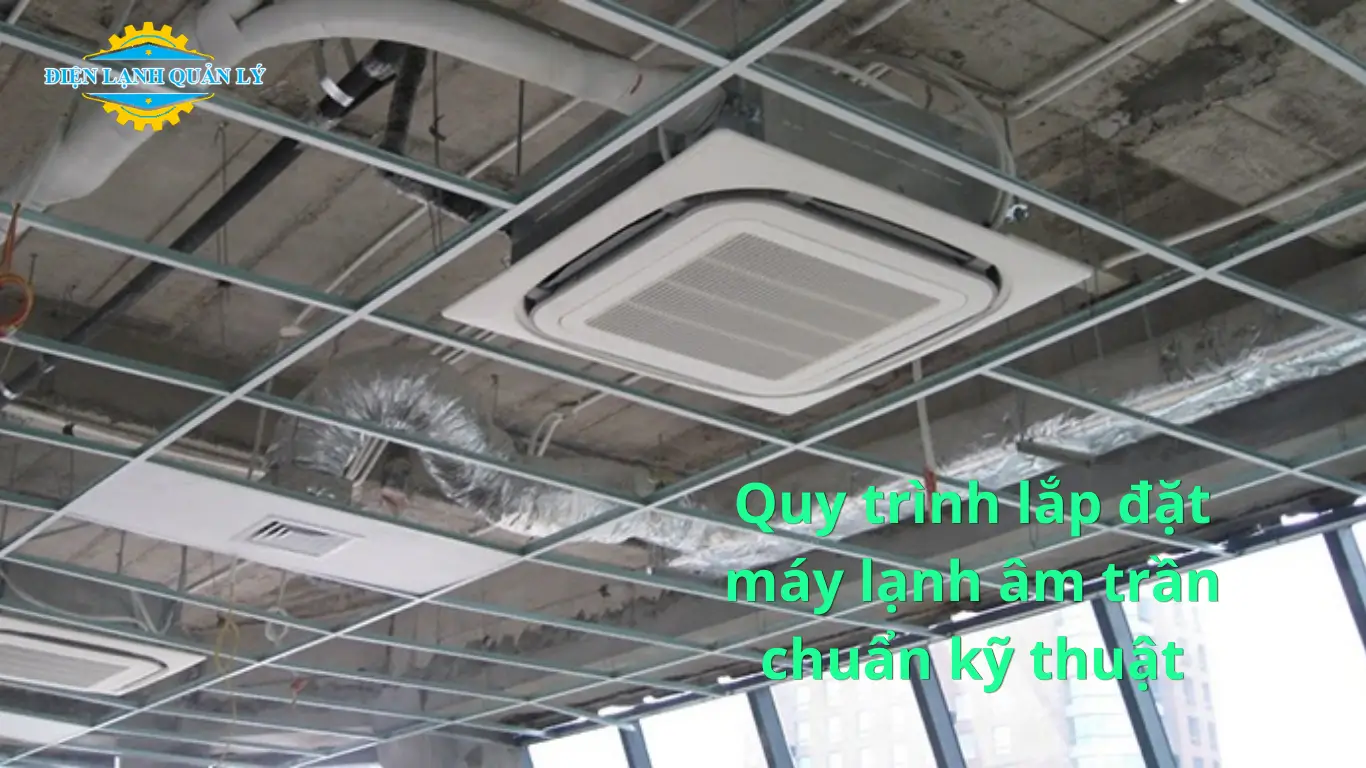

Quy trình lắp đặt máy lạnh âm trần chuẩn kỹ thuật
Thi công cần được kiểm soát từ khảo sát đến bàn giao. Hút chân không, kiểm tra thoát nước và vận hành thử là những công việc cần được thực hiện theo hướng dẫn của hãng.
| Giai đoạn | Công việc chính | Nội dung cần xác nhận |
|---|---|---|
| Khảo sát | Kiểm tra tải nhiệt, trần, nguồn điện và tuyến ống | Công suất, loại máy, vị trí lắp |
| Chuẩn bị | Chốt bản vẽ, vật tư và phạm vi công việc | Quy cách vật tư, cửa thăm, trách nhiệm hoàn thiện trần |
| Lắp thiết bị | Thi công giá treo, dàn lạnh và dàn nóng | Kết cấu chắc chắn, khoảng cách đúng yêu cầu |
| Kết nối | Đi ống đồng, nước ngưng, điện và ống gió nếu có | Đúng quy cách, cách nhiệt đầy đủ |
| Kiểm tra hệ thống | Thử kín và hút chân không theo tài liệu hãng | Kết quả kiểm tra đạt yêu cầu |
| Chạy thử | Kiểm tra làm lạnh, thoát nước, rung và tiếng ồn | Vận hành ổn định |
| Bàn giao | Hướng dẫn sử dụng, cung cấp hồ sơ | Model, bảo hành, lịch bảo trì |
Thời gian hoàn thành phụ thuộc số lượng máy, tuyến ống, tiến độ trần và điều kiện tiếp cận. Đơn vị thi công cần xác nhận lịch sau khảo sát; không nên áp dụng một thời gian lắp đặt cố định cho mọi công trình.
Chi phí máy lạnh âm trần và các khoản cần dự toán
Tổng chi phí không chỉ gồm tiền mua máy. Cassette có thể tính mặt nạ riêng, còn hệ nối ống gió cần thêm ống, miệng gió, hộp gió và các phụ kiện liên quan.
| Hạng mục | Cách xác định chi phí | Điểm cần kiểm tra trong báo giá |
|---|---|---|
| Thiết bị | Theo hãng, model và công suất | Dàn nóng, dàn lạnh, điều khiển, mặt nạ |
| Nhân công | Theo loại máy và điều kiện thi công | Phạm vi lắp đặt, chạy thử, bàn giao |
| Ống đồng và bảo ôn | Theo quy cách và chiều dài | Đường kính, độ dày, vật liệu cách nhiệt |
| Dây điện, dây tín hiệu | Theo yêu cầu thiết bị | Tiết diện, chiều dài, thiết bị bảo vệ |
| Đường nước ngưng | Theo tuyến và phụ kiện | Cách nhiệt, giá đỡ, phương án thoát |
| Hệ thống ống gió | Theo thiết kế và khối lượng | Ống, miệng gió, hộp gió, phụ kiện |
| Hoàn thiện trần | Theo phần việc thực tế | Cửa thăm, vá trần, sơn hoàn thiện |
| Thi công đặc biệt | Theo điều kiện công trình | Giàn giáo, nâng hạ, vị trí khó tiếp cận |
Trang bảng giá tháo lắp của Điện Lạnh Quản Lý đang công bố tiền công cho nhóm máy âm trần, áp trần và tủ đứng như sau:
| Công suất theo cách gọi trên bảng giá | Tiền công lắp đặt tham khảo |
|---|---|
| 2,5 HP | 700.000 đồng/bộ |
| 3 HP | 750.000 đồng/bộ |
| 4 HP | 750.000 đồng/bộ |
| 5 HP | 750.000 đồng/bộ |
Lưu ý: Đây là tiền công tham khảo đang công bố, không phải giá mua máy hoặc tổng chi phí hoàn thiện. Vật tư, hệ thống ống gió, hoàn thiện trần, VAT và các khoản phát sinh cần được xác nhận trong báo giá riêng. Máy giấu trần nối ống gió cần khảo sát để xác định đầy đủ phạm vi thi công.
Những tiêu chí cần kiểm tra khi nghiệm thu
Máy thổi ra hơi lạnh chưa đủ để xác nhận thi công hoàn chỉnh. Trước khi bàn giao, cần kiểm tra:
- Dàn lạnh và mặt nạ được cố định chắc chắn.
- Đường nước ngưng thoát ổn định khi thử thực tế.
- Các mối nối không có dấu hiệu rò rỉ.
- Lớp cách nhiệt liên tục, không xuất hiện đọng sương bất thường.
- Máy không rung mạnh hoặc phát tiếng ồn bất thường.
- Luồng khí tới được vùng sử dụng, không bị vật cản che chắn.
- Cửa thăm và vị trí bảo trì có thể tiếp cận được.
Với máy nối ống gió, cần kiểm tra thêm lưu lượng tại miệng cấp và đường hồi. Các lỗi làm lạnh lệch vùng, rò nước hoặc tiếng ồn cần được xử lý trước khi chốt bàn giao.
Sử dụng và bảo trì máy lạnh âm trần hiệu quả
Nên đặt nhiệt độ phù hợp nhu cầu, hạn chế mở cửa kéo dài và giữ cửa hút, cửa thổi thông thoáng. Lưới lọc cần được kiểm tra, vệ sinh theo hướng dẫn của model và mức độ bụi thực tế.
Lịch bảo trì nên điều chỉnh theo môi trường sử dụng. Nhà hàng, cửa hàng nhiều bụi hoặc văn phòng vận hành liên tục cần được kiểm tra thường xuyên hơn không gian ít sử dụng.
Nếu máy kém lạnh, rỉ nước hoặc phát tiếng bất thường, nên kiểm tra nguyên nhân sớm. Không tự động kết luận máy thiếu gas chỉ vì làm lạnh chậm.
Khi cần làm sạch và kiểm tra định kỳ, bạn có thể đặt dịch vụ vệ sinh máy lạnh tại TP.HCM và thông báo trước loại máy, công suất cùng vị trí lắp đặt.
Kết luận
Để chọn đúng loại máy, bạn nên chuẩn bị diện tích phòng, chiều cao trần, ảnh hiện trạng và nhu cầu sử dụng. Khi trao đổi với chuyên gia điện lạnh Ngô Văn Lý cùng đội ngũ Điện Lạnh Quản Lý, những thông tin này giúp làm rõ phương án công suất, vị trí thiết bị và phạm vi thi công cần khảo sát.
