Bạn đang thắc mắc dây nóng dây lạnh màu gì để tự sửa điện lạnh an toàn? Nhận biết sai màu dây dễ gây chập cháy nguy hiểm. Đừng lo, mình – Ngô Văn Lý kỹ thuật viên Điện Lạnh Quản Lý sẽ chỉ bạn quy ước màu dây chuẩn và mẹo phân biệt chính xác, an toàn tuyệt đối ngay trong bài viết này.
Quy ước màu sắc dây điện tiêu chuẩn
Trong kỹ thuật điện điện dân dụng và công nghiệp, màu sắc vỏ bọc cách điện của dây dẫn không phải được chọn ngẫu nhiên. Mà được tuân theo những quy định nghiêm ngặt nhằm giúp kỹ thuật viên nhận diện nhanh chức năng của từng loại dây.
Tiêu chuẩn IEC quốc tế và tiêu chuẩn Việt Nam
Hiện nay, hệ thống điện tại Việt Nam đang áp dụng tiêu chuẩn TCVN 11041 (tương đương với tiêu chuẩn quốc tế IEC 60446). Theo các văn bản pháp quy này, màu sắc dây dẫn điện được quy định rất cụ thể cho cả dòng điện 1 pha (dùng trong gia đình) và dòng điện 3 pha (dùng trong công nghiệp).
Việc đồng bộ hóa tiêu chuẩn này giúp đảm bảo tính tương thích khi chúng ta lắp đặt các thiết bị điện nhập khẩu từ nước ngoài như máy lạnh, tủ lạnh, hay máy giặt.

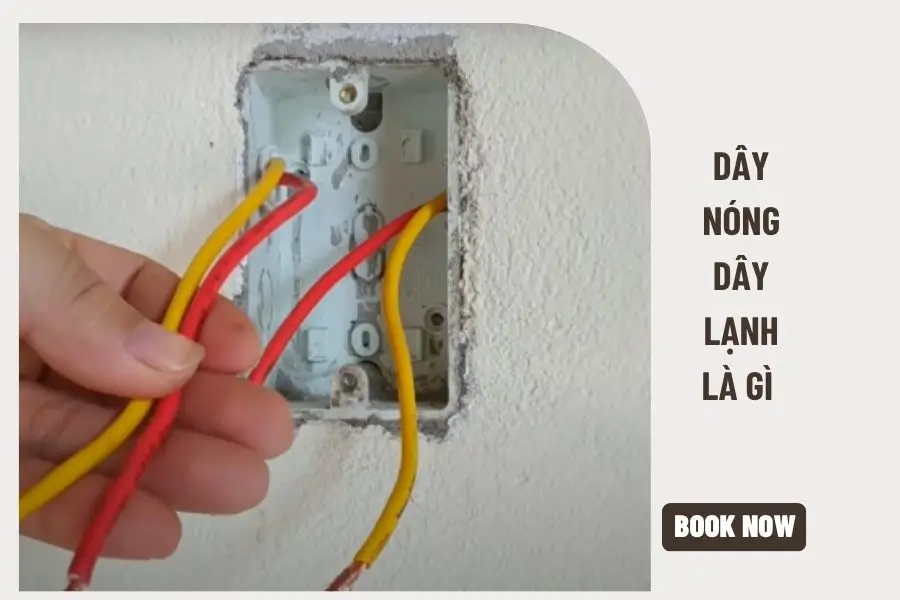

Dây nóng dây lạnh màu gì trong hệ thống điện 1 pha
Hệ thống điện năng tiêu thụ gia đình thông thường sử dụng điện lưới 1 pha (220V) gồm có một dây pha (dây nóng) và một dây trung tính (dây lạnh).
- Dây nóng (Dây pha – Ký hiệu là L): Thường có màu đỏ hoặc màu nâu. Đây là dây mang dòng điện xoay chiều có điện áp cao so với mặt đất.
- Dây lạnh (Dây trung tính – Ký hiệu là N): Thường có màu xanh dương, màu đen hoặc màu trắng. Dây này về lý thuyết có điện áp bằng 0 khi so với mặt đất, giữ nhiệm vụ khép kín mạch điện.
- Dây tiếp địa (Dây tiếp đất/Dây chống giật – Ký hiệu là E hoặc PE): Luôn luôn có màu xanh lá sọc vàng (hoặc xanh lục). Dây này không tham gia vào quá trình truyền tải điện năng nhưng bắt buộc phải có để bảo vệ an toàn cho người dùng khi xảy ra hiện tượng rò rỉ điện ra vỏ thiết bị.

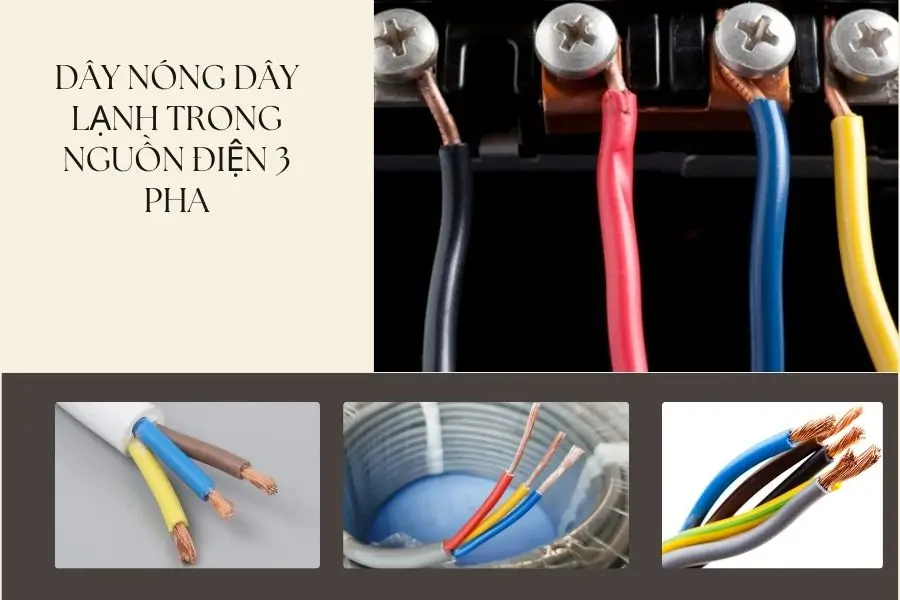

Quy ước màu sắc trong hệ thống điện 3 pha
Đối với các hệ thống máy lạnh công nghiệp hoặc các hộ gia đình kinh doanh sử dụng điện 3 pha (380V), quy ước màu sắc sẽ phức tạp hơn một chút:
- Pha A (Pha 1): Quy ước sơn hoặc bọc vỏ màu đỏ.
- Pha B (Pha 2): Quy ước sơn hoặc bọc vỏ màu trắng hoặc màu vàng.
- Pha C (Pha 3): Quy ước sơn hoặc bọc vỏ màu xanh dương.
- Dây trung tính (Dây nguội): Được quy ước sử dụng màu đen.
- Dây tiếp địa (PE): Sử dụng màu xanh lá sọc vàng.
Lưu ý kỹ thuật: Đối với một số công trình cũ xây dựng trước năm 2000, có thể bắt gặp dây nóng màu dòng điện cũ quy định dây nóng màu đỏ, dây lạnh màu xanh lá cây hoặc trắng. Do đó, không nên chủ quan chỉ nhìn vào màu sắc khi sửa chữa các căn nhà cũ.
Cách phân biệt dây nóng dây lạnh chính xác và an toàn
Nếu đang phải đối mặt với một ổ cắm hoặc bó dây điện mà tất cả đều bị bạc màu, hoặc thợ điện trước đó đi dây vô tội vạ không theo quy luật? Đừng hoảng hốt. Chuyên gia Ngô Văn Lý sẽ chỉ cho bạn những cách xác định cực kỳ chính xác dưới đây.
Sử dụng bút thử điện thông dụng
Đây là phương pháp đơn giản, phổ biến và có độ tin cậy cao nhất dành cho mọi gia đình.
- Bước 1: Bật nguồn điện tổng (Aptomat).
- Bước 2: Cầm bút thử điện bằng tay, ngón tay cái hoặc ngón trỏ phải chạm vào phần nắp kim loại ở đỉnh bút.
- Bước 3: Đặt đầu kim loại của bút vào lõi đồng của dây điện hoặc lỗ ổ cắm cần kiểm tra.
Kết quả: Nếu đèn led bên trong bút phát sáng, đó chính là dây nóng. Ngược lại, nếu đèn không sáng, đó là dây lạnh hoặc dây tiếp địa.
Sử dụng đồng hồ vạn năng
Đối với những người hiểu biết kỹ thuật hoặc người thợ điện lạnh, chiếc đồng hồ vạn năng là trợ thủ đắc lực. Chúng ta sẽ dùng thang đo điện áp xoay chiều (ACV).
- Cách 1 (Đo với mặt đất): Chuyển đồng hồ về thang đo AC 750V. Cắm que đo màu đen vào lỗ COM, que đỏ vào lỗ VΩ. Đặt que đen chạm xuống nền nhà (hoặc tường bê tông), que đỏ chạm vào dây điện cần xác định. Nếu màn hình hiển thị ~220V, đó là dây nóng. Nếu hiển thị sát mức 0V – 5V, đó là dây lạnh.
- Cách 2 (Mẹo đo không chạm đất): Cũng có thể dùng thang đo ACV nhỏ hơn. Một tay nắm chặt đầu kim que đen, que đỏ chạm vào dây dẫn. Dây nóng sẽ cho giá trị điện áp hiển thị cao hơn hẳn so với dây nguội do hiệu ứng điện dung cơ thể.
Phân biệt dựa vào đường kính và cấu trúc dây
Trong một số trường hợp đặc biệt tại tủ điện tổng, có thể quan sát bằng mắt thường thông qua kích thước hình học của dây dẫn.
- Ví dụ thực tế: Trên các đường dây hạ thế ngoài đường ranh bưu điện, dây trung tính (dây lạnh) thường có tiết diện nhỏ hơn dây pha (dây nóng).
- Cấu trúc thiết bị: Ở các loại ổ cắm điện cao cấp nhập khẩu, lỗ cắm dành cho dây lạnh (N) thường được thiết kế lớn hơn một chút so với lỗ cắm dành cho dây nóng (L), hoặc có ký hiệu dập nổi chữ L và N ngay phía sau mặt nhựa.
Tầm quan trọng của việc xác định đúng dây điện khi sửa chữa điện lạnh
Trong suốt nhiều năm làm nghề bảo dưỡng và sửa chữa điều hòa, chuyên gia Ngô Văn Lý đã chứng kiến không ít sự cố tiêu cực, thậm chí nguy hiểm, chỉ vì thợ lắp đặt đấu nối sai dây nóng và dây lạnh.
Phòng tránh tai nạn điện giật nguy hiểm
Khi lắp đặt công tắc đèn hoặc Aptomat cho máy lạnh, quy tắc an toàn là phải đấu công tắc vào dây nóng. Bởi nếu bạn đấu công tắc vào dây lạnh, khi ngắt công tắc, mạch điện bị hở và đèn/máy lạnh tắt. Tuy nhiên, dây nóng vẫn nối trực tiếp vào thiết bị. Lúc này, nếu tiến hành lau chùi, sửa chữa, chỉ cần cơ thể chạm vào phần kim loại của thiết bị và chân tiếp đất, dòng điện từ dây nóng sẽ truyền qua người xuống đất gây giật điện cực kỳ nguy hiểm.
Bảo vệ tuổi thọ cho các thiết bị điện gia dụng
Các bo mạch điện tử thông minh của tủ lạnh inverter, máy giặt công nghệ cao hay điều hòa thế hệ mới đều có các linh kiện bảo vệ quá áp gắn ở đầu vào của dây pha (L). Việc đấu ngược dây nóng sang chân trung tính khiến các tính năng bảo vệ này mất tác dụng. Thiết bị dễ dàng bị phá hủy khi có hiện tượng xung sét hoặc quá áp lưới điện xảy ra.
Kết luận
Việc nắm vững dây nóng dây lạnh màu gì cùng cách phân biệt chính xác là kiến thức nền tảng giúp bảo vệ bản thân và các thiết bị gia đình trước các rủi ro về điện. Hãy luôn trang bị một chiếc bút thử điện trong nhà để kiểm tra trước khi sửa chữa. Nếu cần đội ngũ kỹ thuật điện tư vấn và hỗ trợ chuyên sâu về sửa chữa điện trong nhà hãy liên hệ đến hotline Điện lạnh quản lý nhé.
